チタンフレーム 防水キューブケース

PPA製レンズフードとサファイアガラスを組み合わせたレンズフードパネルとチタンフレームキューブケース（別売）

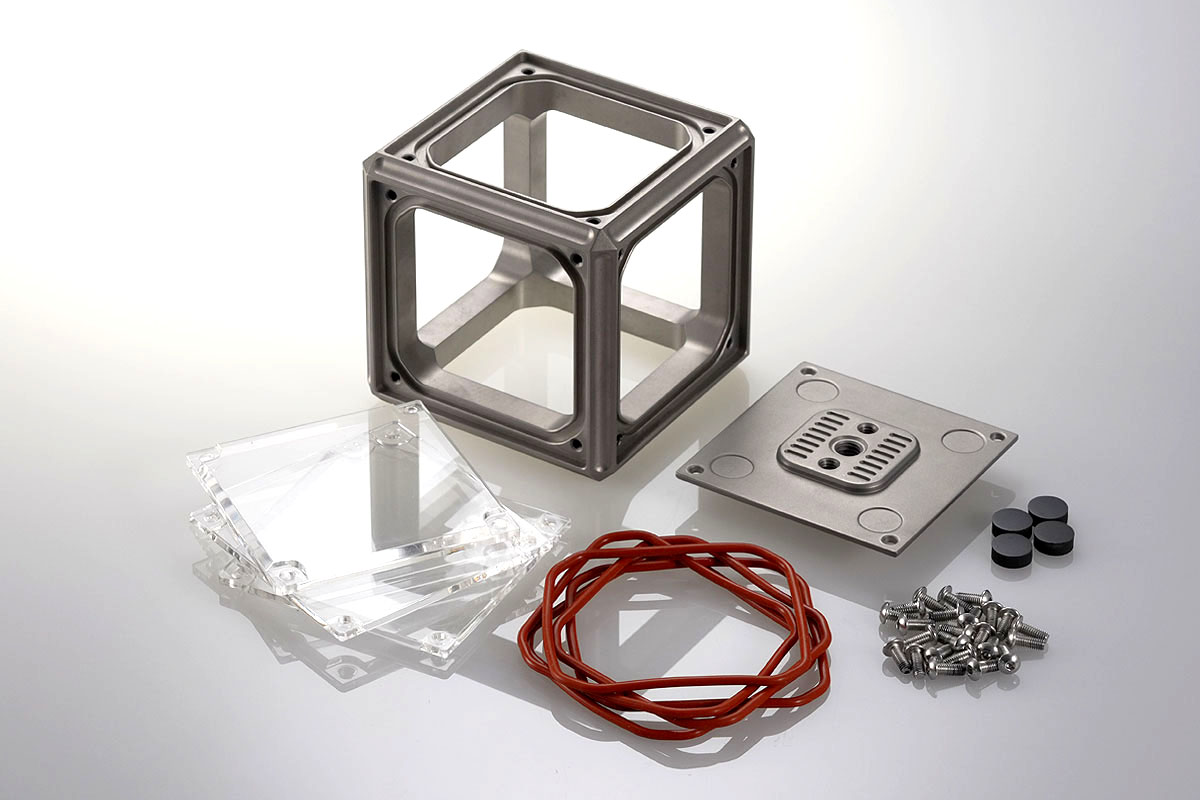

Gr.3チタン削り出しフレーム

高い耐食性が求められる環境に。
純チタン Grade 3のブロック材から削り出した、一体型フレーム。

防水キューブケースのフレームをチタン製にした特注仕様です。
フレームはチタンのブロック材から切削加工によって削り出して製作。複数の部材を接合した構造ではなく、継ぎ目のない一体構造とすることで、キューブケースの密閉構造を維持しながら、チタンならではの優れた耐食性を備えています。

Grade 3チタンは、純チタンの優れた耐食性を持ちながら、Grade 1・Grade 2と比較して高い強度を持つ材料です。海水に対しても優れた耐食性を有するため、海洋・沿岸設備をはじめ、腐食への対策が求められる環境での使用に適しています。
通常のアルミニウムフレームでは対応が難しい使用環境に向けた、特殊仕様のキューブケースとして製作します。

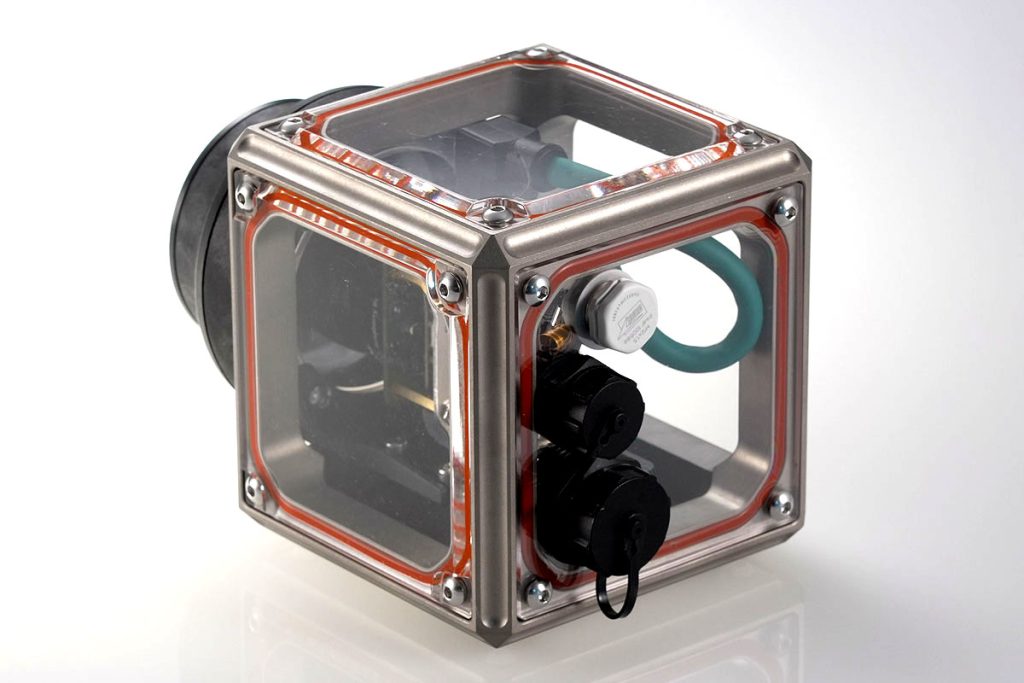

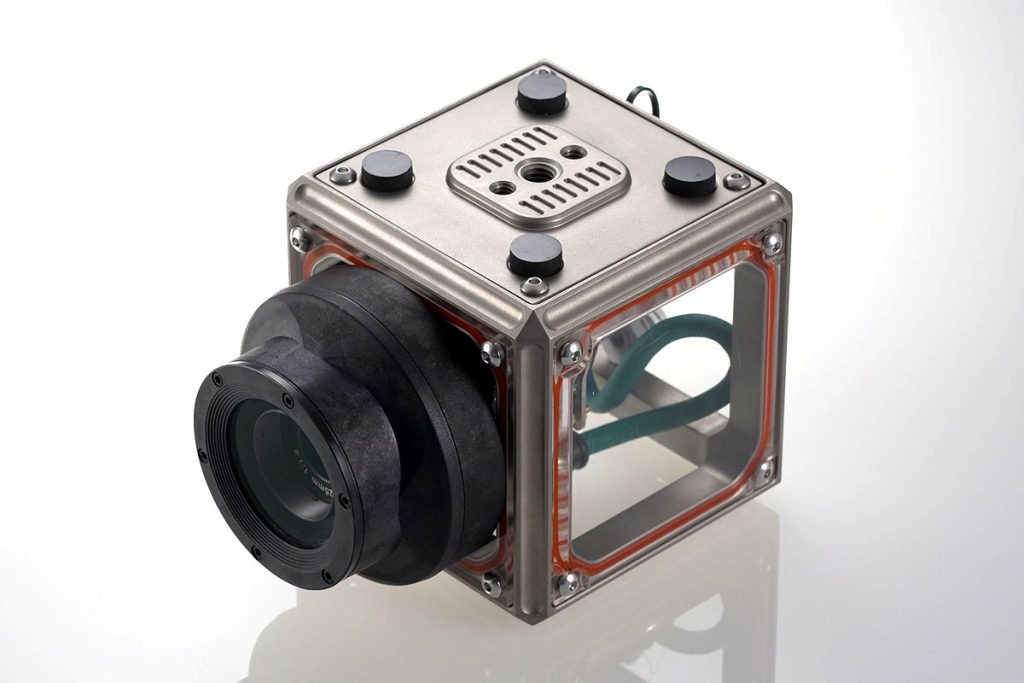

上記写真は、PPA製レンズフードとサファイアガラスを組み合わせたレンズフードパネルを装着し、ケース内部に産業用カメラを組み込んだ仕様です。

キューブケースは、収納する機器や使用環境に合わせて各面のパネルを変更でき、電源・USB・LANなどのケーブルを外部へ接続するためのコネクタパネルをはじめ、さまざまな構成にカスタマイズできます。

製品名	防水キューブケース 100	防水キューブケース 125	防水キューブケース 150
サイズ	外寸　100 x 100 x 100mm 内寸　70 x 70 x 70mm	外寸　125 x 125 x 125mm 内寸　95 x 95 x 95mm	外寸　150 x 150 x 150mm 内寸　120 x 120 x 120mm
防塵防水性能	IP68準拠	IP68準拠	IP68準拠
パネル	アクリルパネル x 5 底面用パネル x 1	アクリルパネル x 5 底面用パネル x 1	アクリルパネル x 5 底面用パネル x 1
底面ネジ穴	3/8-16 x 2 1/4-20 x 1	3/8-16 x 3 1/4-20 x 2	3/8-16 x 3 1/4-20 x 2
品番	CCT-WP-100	CCT-WP-125	CCT-WP-150
図面		PDF / STEP	PDF / STEP
用途例	小型IoT・センサー向け 産業用カメラ 温湿度センサー 小型カメラ	Raspberry Pi向け Raspberry Pi 4 / 5 Raspberry Piカメラ 小型AI機器	高機能エッジ機器向け PoE機器 監視システム 拡張 Raspberry Pi 4 / 5

カメラ、センサー、通信機器、その他電子機器の組み込みなど、用途やご希望の仕様に合わせた構成をご提案いたします。特注仕様についてもお気軽にご相談ください。

見積もり依頼・お問い合わせ

製品の価格や数量に応じたお見積りをご希望の方は、こちらよりお問い合わせください。
ご利用用途や条件に応じて、最適な構成とあわせてご提案いたします。
仕様や設置方法、対応機器との適合性など、技術的なご質問はこちらからお問い合わせください。
導入前の検討から運用面まで、専門スタッフがサポートいたします。

※この製品はREC-DESIGN社のコンセプトを元に開発した製品です
