ページID : EN0007

防振・静音構造ファン

木製ハウジングケース用

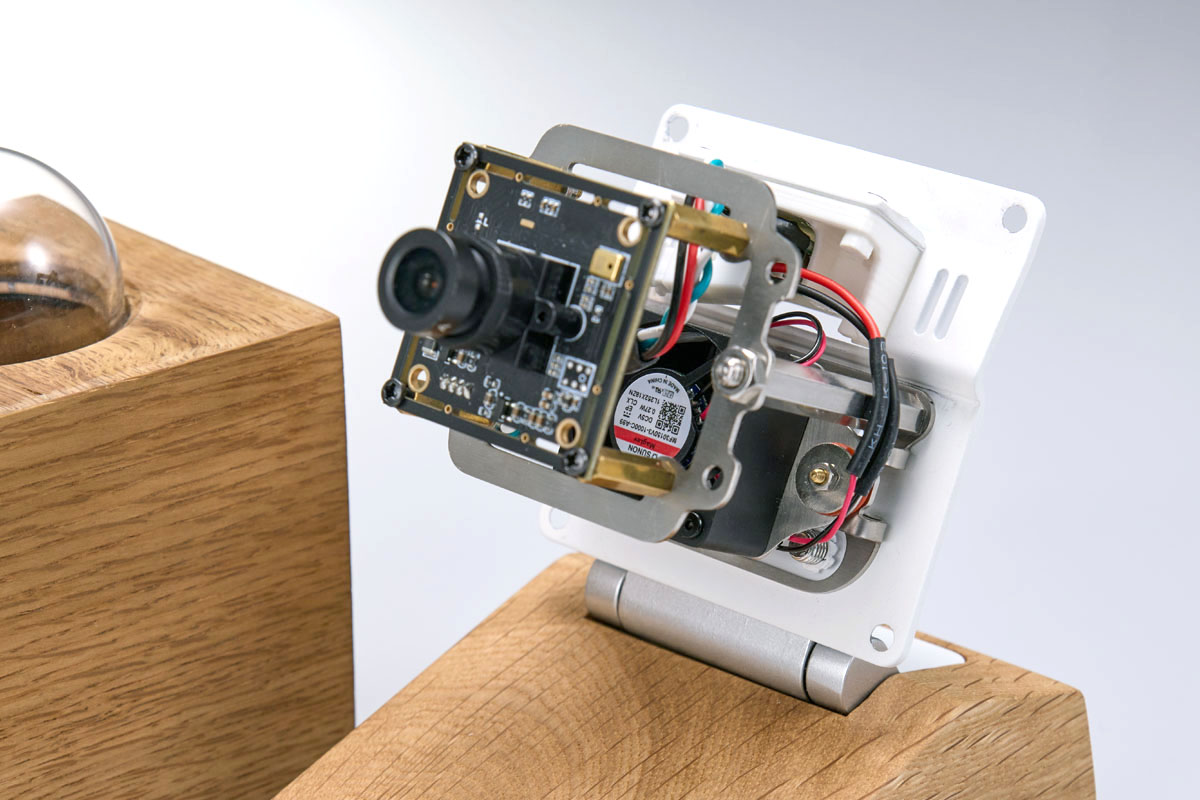

高出力カメラを搭載する際に重要となる熱対策に対応した、木製ハウジング対応の冷却ファンです。ハウジング内部の熱を外部へ逃がし、温度上昇を抑制します。

製品の特徴

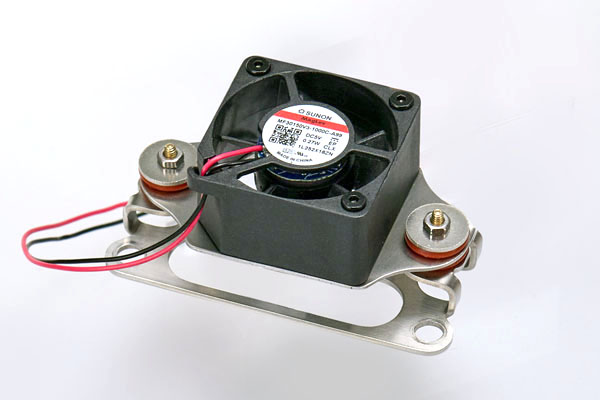

浮動式防振マウント構造

Oリングを使用したフローティング構造により、ファンの振動がケースに伝わるのを効果的に抑制。動作音を大幅に低減し、優れた静音性を実現します。

超静音ファン 315用

騒音レベルは約9.8 dBA(A特性)の調整音ファンを採用。
人の聴感に基づいた評価においても極めて低い値となっています。この値は、呼吸音や木の葉の擦れる音に近いレベルであり、一般的な室内環境においては周囲の環境音に埋もれるほどの静音性を有しています。

MF30150V3-1000C-A99

サイズ30 × 30 × 15 mm
定格電圧DC 5 V
風量2.8 CFM
回転数5200 rpm
静圧0.05 inch-H₂O
ノイズ9.8 dB(A)
消費電流45 mA(5 V)
重量9.7 g
軸受SUNON MAGLev® 磁気浮上ベアリング

MF30151V3-1000C-A99

サイズ30 × 30 × 15 mm
定格電圧DC 12 V
風量2.7 CFM
回転数4600 rpm
静圧0.05 inch-H₂O
ノイズ7.8 dB(A)
消費電流20 mA(12 V)
重量9.7 g
軸受SUNON MAGLev® 磁気浮上ベアリング

給電対応 カメラ接続ケーブル

カメラ接続用ケーブルから冷却ファン用の電源を供給できる特別仕様のケーブルです。
電源配線を追加することなく冷却ファンにも給電することができ、ハウジング内部の配線をシンプルにまとめることができます。

SMTSEC用(RJ45)

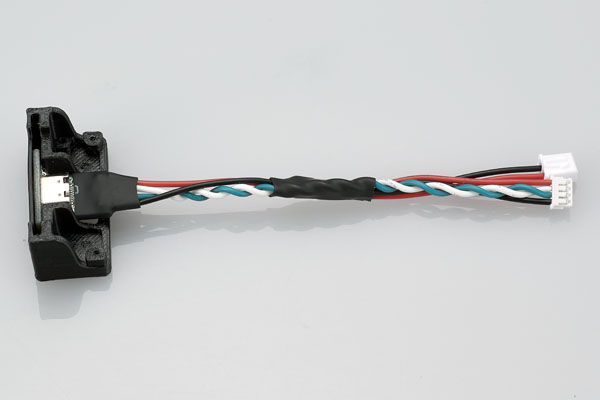

Arducam用 (USB Type-C)
UL1007 24AWG ZH1.5-4P / JST XHP-2

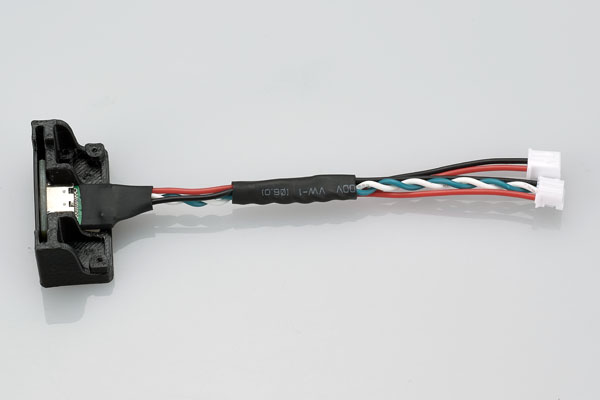

ELP用(USB Type-C)
UL1007 24AWG PH2.0-4P / JST XHP-2

組み立て方法

防振構造ファンの組み立てには、各ネジにネジの緩み止め剤(LOCTITE 243)をご使用ください。
ネジ緩み止め剤を使用しない場合、振動によりファンを固定しているネジが緩む可能性があります。

見積もり依頼・お問い合わせ

製品の価格や数量に応じたお見積もりをご希望の方は、お気軽にお問い合わせください。
ご使用用途や条件に応じて、最適な製品・構成をご提案いたします。
製品仕様や設置方法、対応機器との適合性など、技術的なご相談も承っております。
導入前のご検討から運用まで、専門スタッフがサポートいたします。
