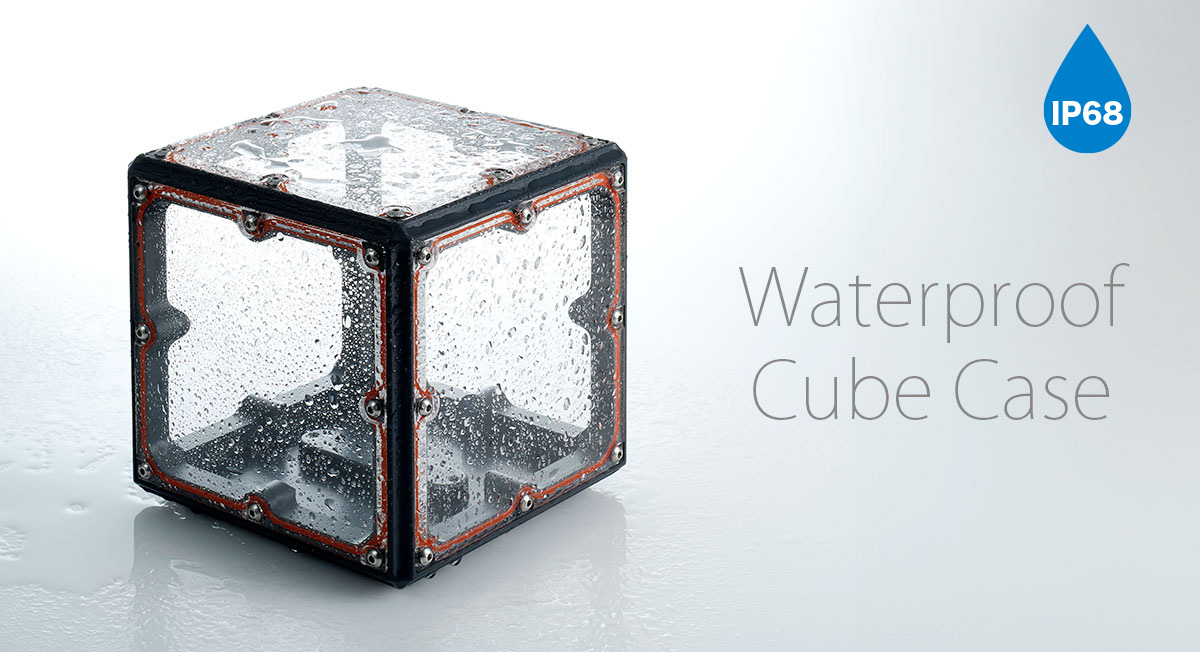

防水キューブケース IP68 対応

防塵防水キューブ型エンクロージャー(125 mm / 150 mm)
交換可能パネル式 カメラ・電子機器収納

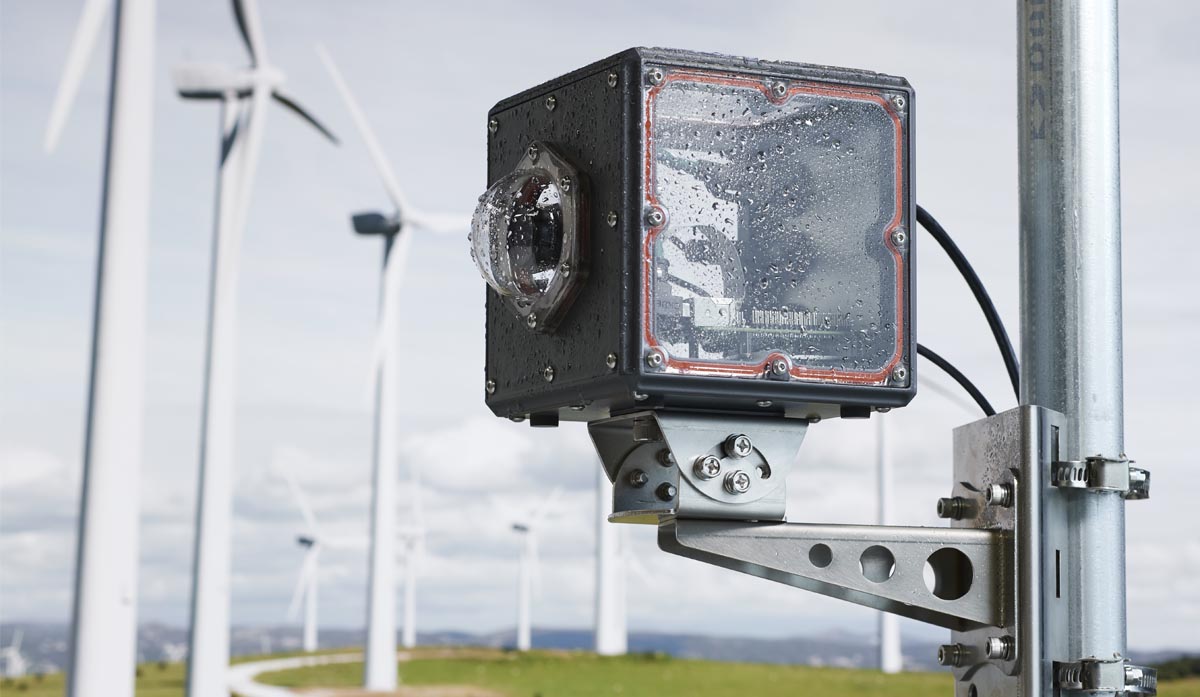

IP68準拠の防塵・防水性能を備えたキューブ型カメラ用防水ケース(エンクロージャー)です。
この防水ケースは、水やホコリの侵入をしっかり防ぐ高い耐久性を誇り、水中や過酷な屋外環境での使用に適しています。
パネルを用途に応じて交換できる高いカスタマイズ性が特徴で、さまざまなアクションカメラや産業用小型カメラに対応可能です。

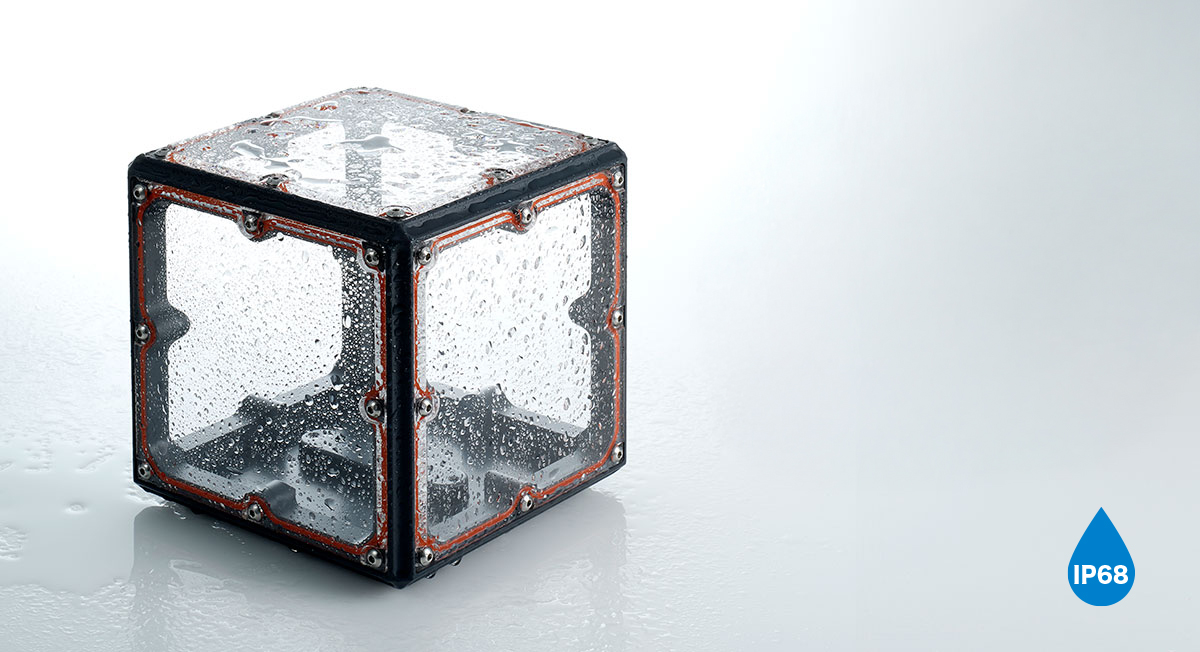

継ぎ目のないアルミフレームで高い防水性能

継ぎ目のない一体型フレームで高い防水性能を実現

防水キューブケースは、継ぎ目のない一体型フレーム構造により、優れた防水性能(IP68)を実現しています。
このフレームは高精度なダイカスト(鋳造)成形技術で製造されており、水や粉塵の侵入を極限まで防ぐ密閉性を持ちます。

IP68のOリングを備えた防水アルミケース

Oリングによる高密閉構造でパネル部からの浸水を防止

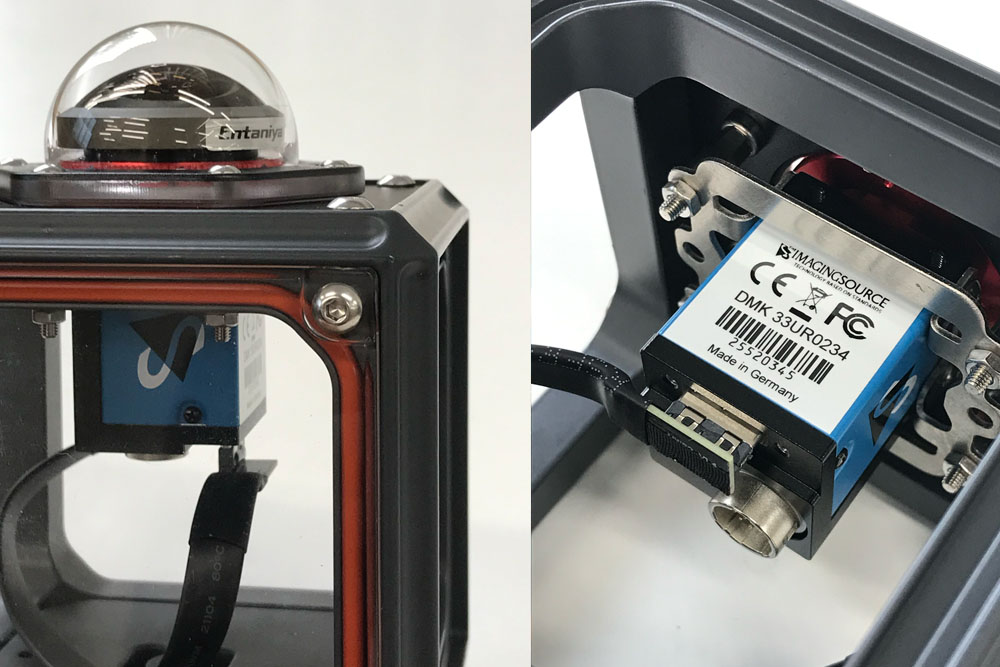

防水キューブケースでは、各パネルの接合部に配置されたOリング(オーリング)が、優れた防水性能を支える重要な役割を果たしています。
水圧がかかる環境や高湿度下でも、長期間にわたって高い密閉性を維持します。

パネルが交換できるIP68対応の防水ケース

全6面のパネルが取り外し・交換可能

上下・左右・前後の全6面のパネルが工具で簡単に取り外し・交換可能な構造となっており、用途に応じた柔軟なカスタマイズが可能です。
● センサーホールやケーブル口付きパネルに差し替えて専用仕様にカスタマイズ
● 傷や劣化が生じたパネルのみを部分的に交換することで、コストを抑えたメンテナンスが可能
● 現場や目的ごとにパネル構成を変更することで、多様な運用シーンに対応

IP68防水ケースの底面

ネジ穴付きの底面パネル

防水キューブケースの底面パネルには、撮影機材で広く使われる標準ネジ穴(1/4″-20および3/8″-16)を搭載しています。

キューブケースの特徴

IP68準拠の防水性能

防塵防水性能テスト

3気圧(水深30m相当)の水圧テストでIP68準拠の防水性を実証

Entaniyaのキューブ型防水ケースは、水深30m相当(3気圧)の水圧テストを実施し、内部への一切の浸水がないことを確認しました。
※底面パネル(アルミ)とアクリルパネル 6mm 5面の試験結果です。
Waterproof Test Report >

※5気圧ではアクリルパネルにヒビが入ったものの内部への浸水はありませんでした。
※本製品は確実に密閉された状態に限り防水性が有効となります。
※コネクタなどを使用した場合はコネクタの防水性能に依存します。

IP68アルミケースのソルトテスト

塩水噴霧試験で大気暴露腐食の促進評価を行いました。
48時間と100時間のテストにおいて、塗装表面への膨れや、腐食、剥がれなどはありませんでした。
Salt Spray Test Report >

サイズ・素材

IP68防水アルミケースのサイズと材質

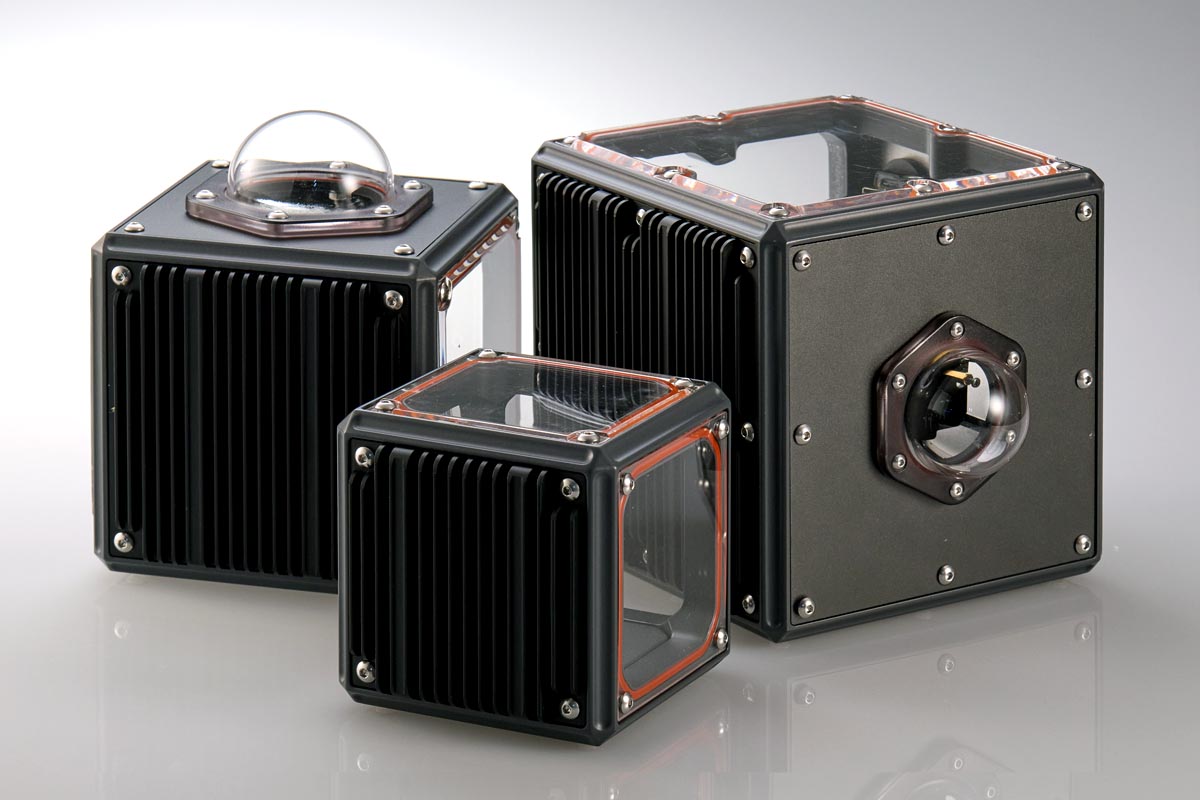

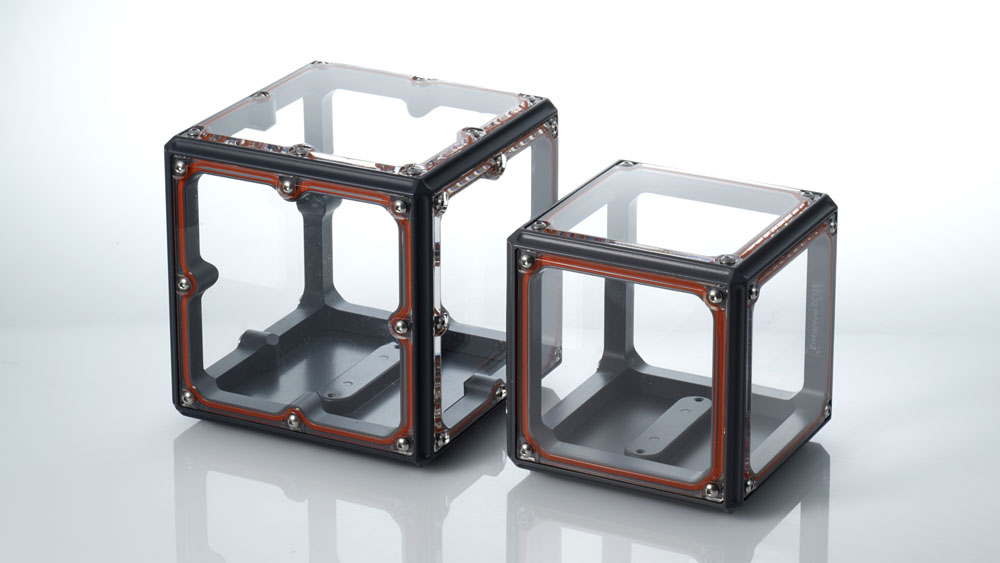

フレームサイズは3種類 ― 用途に応じた選択が可能

150 × 150 × 150mm:大容量機器やセンサー搭載向け
125 × 125 × 125mm:汎用的なカメラや測定機器に最適
100 × 100 × 100mm(※チタン製):海中・海洋観測に適した耐腐食モデル(要相談)
特にチタン製フレームモデルは、耐塩性・耐腐食性に優れた海洋向け特殊仕様であり、長期使用が想定される環境下でも高い信頼性を発揮します。
カスタム対応については、お客様の用途に応じて個別設計・製造のご相談が可能です。

キューブケースの仕様

製品名防水キューブケース 150防水キューブケース 125
サイズ外寸 150 x 150 x 150mm
内寸 120 x 120 x 120mm
外寸 125 x 125 x 125mm
内寸 95 x 95 x 95mm
防塵防水性能IP68準拠IP68準拠
パネルアクリルパネル x 5
底面用パネル x 1
アクリルパネル x 5
底面用パネル x 1
品番CC-WP-150CC-WP-125

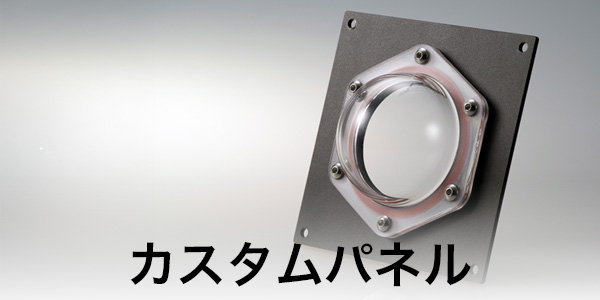

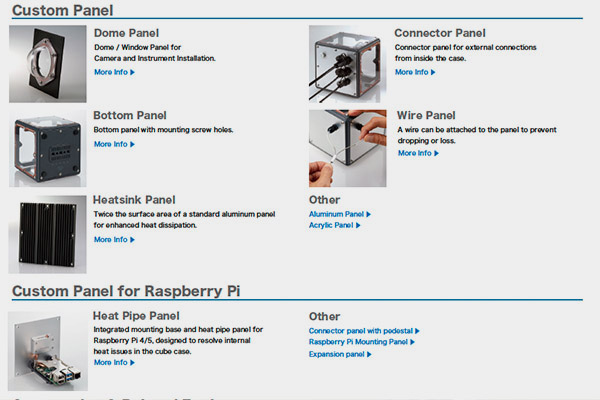

カスタムパネル

防水キューブケースは、全てのパネルが交換できるカスタマイズ性の高いケースです。

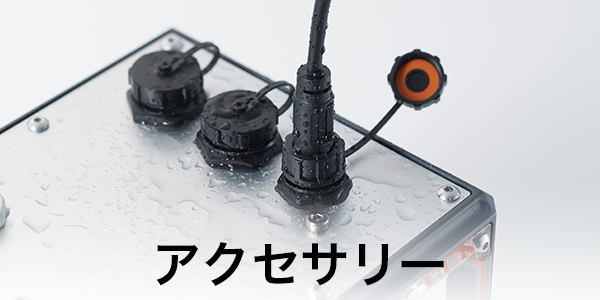

アクセサリー

防水コネクタ・ケーブル

防水コネクタパネルに取り付けるためのコネクタやケーブルです。IP67。

ショートケーブル

キューブケース内のケーブルの取り回しに便利な短いケーブルです。

安全ワイヤー

落下を防止するために設置する安全ワイヤ。
防水ワイヤーの接続方法 >

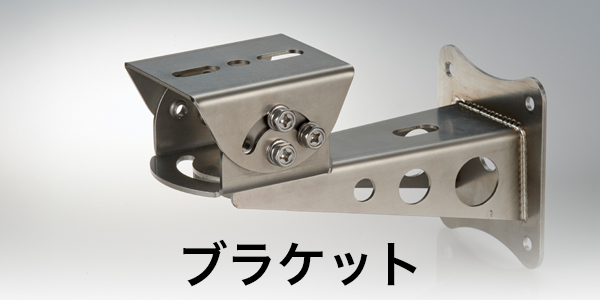

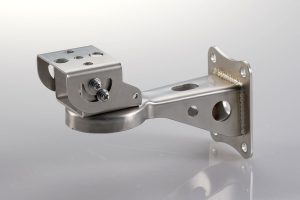

取付け用ブラケット

キューブケースを設置するためのブラケットです。左右の角度調整ができます。

取付け用ブラケット(2軸)

キューブケースを設置するためのブラケットです。上下左右の角度調整ができます。

完全フッ素化グリース

Oリングに塗布することで、より高い気密性が得られます。

使用例

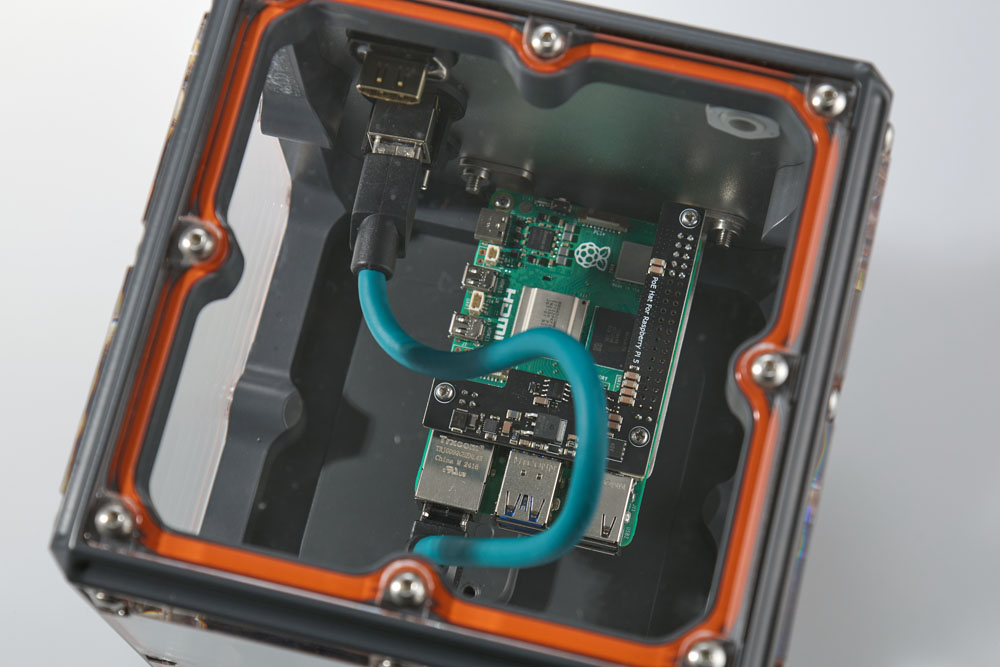

Raspberry Pi本体を格納するために防水キューブケースを使用。CSI-HDMI変換基盤を使用してカメラのケーブルをHDMIで延長できる(2メートル程度)ようにしてカメラに接続しています。
カメラの設置には、マグネットプレートとマジックアームのセットを使用し、磁石が付けられる場所であれば簡単にカメラの設置ができるようになっています。

対応カメラ >Raspberry Pi V2 / V3 / HQ / VR220 >
HDMIケーブル >HDMI Type A-L型 micro ケーブル 1.5m【C027】 >
CSI-HDMI変換KSY社製 CSI-HDMI変換基盤
防水キューブケース防水キューブケース 150
カメラスタンドマグネットプレート S + マジックアーム【G025】 >

Raspberry Pi本体を格納するために防水キューブケースを使用。THine社のカメラケーブル延長キットを使用してカメラのケーブルをEthernetで延長できる(10メートル程度)ようにしてカメラに接続しています。
カメラは屋外に設置するため、防水機能をもったドームカバー付きカメラケースを使用しています。

対応カメラ >Raspberry Pi V2 / V3 / HQ / VR220 >
ケーブルEthenetケーブル(最長10m)
ケーブル延長キットTHine Camera Cable Extension Ki [THSER102]
防水キューブケース防水キューブケース 150

お問い合わせ

数量割引について

法人のお客様に向けた数量割引サービスを行っております。製品開発や設備拡充などで、まとまった数量での購入をご検討の際は、下記お問い合わせフォームにて事前にお問い合わせください。※割引の内容は商品の種類、販売価格、数量、購入時期等によって異なりますので予めご了承ください。

※この製品はREC-DESIGN社のコンセプトを元に開発した製品です。
