防水カメラケース 80

80 x 80 x 60 mm の防水カメラケースです。

品名防水カメラケース 80
サイズ80 x 80 x 60 mm

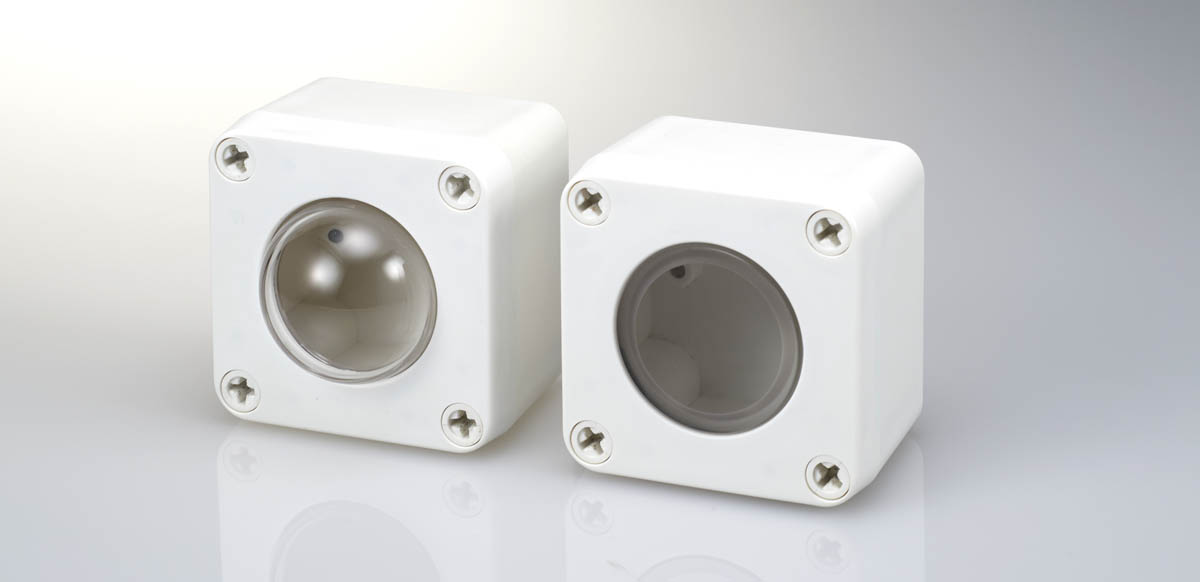

窓形状(ドーム高) 27mm / フラット
素材ボディ:ASA
ドーム:アクリル
対応カメラ(一例)Raspberry Pi カメラ V2 / V3 /
Entaniya VR220など
品番背面穴2箇所
【E119】ドーム高 27mm:WP-CR-80-27-B2
【E120】フラット:WP-CR-80-FL-B2
側面穴1箇所 背面穴1箇所
【E121】ドーム高 27mm:WP-CR-80-27-B1S1
【E122】フラット:WP-CR-80-FL-B1S1
穴なし
【E123】ドーム高 27mm:WP-CR-80-27
【E124】フラット:WP-CR-80-FL
同梱物ケースはパーツの状態で発送いたします。
● 穴あきケース
・ケース本体
・Oリング
・Oリングブラケット
・アクリルドーム
・ベントフィルターシール φ21.5mm 2枚
・ケーブルグランド M16
● 穴なしケース
・ケース本体
・Oリング
・Oリングブラケット
・アクリルドーム

IP67準拠の防水性能

水圧テストの結果、IP67準拠(1mの深さで30分)の防水性が確認できました。
Waterproof Test Report >
※本製品は確実に密閉された状態に限り防水性が有効となります。

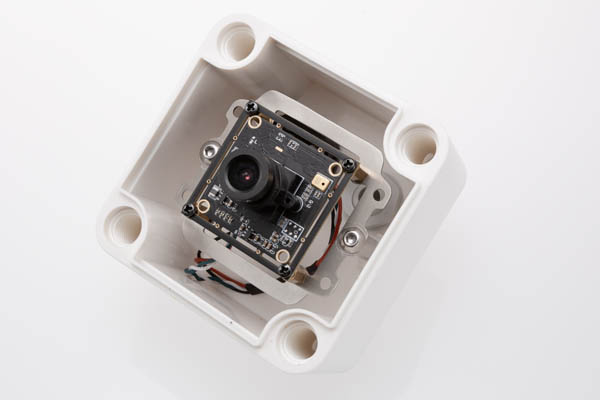

Raspberry Piカメラに対応

Raspberry Piカメラ用のセットには、Raspberry Pi HQカメラやV2、V3などに対応した組み込み用プレートとスペーサーが付属しています。
HDMI変換またはEthernet変換モジュールと一緒に組み込めるプレートです。
組込み方法はこちら >

穴開け位置

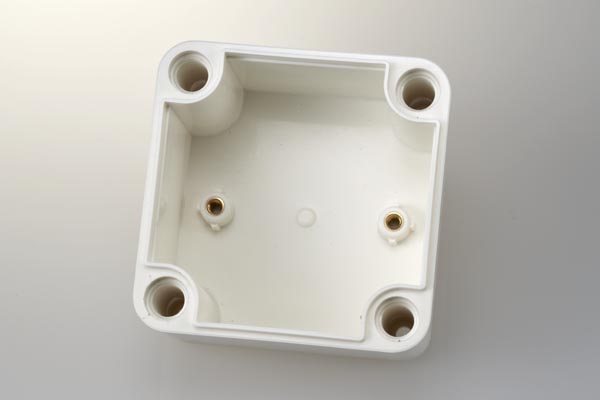

ケースにはケーブル用の穴とベントフィルター取付け用の穴開け加工がされています。
写真右から「穴あけ加工無し」「背面二ヶ所」「側面一ヶ所(ケーブル用)、背面一ヶ所(ベントフィルター用)」からお選びいただけます。

関連製品

ケーブルグランド付LANケーブル

ケースの組立て方法

ケース蓋の裏側の窓穴周りの溝に赤いOリングを添わせるようにセットします。

ドームカバーをセットしてから、押サエ冠をセットします。
押サエ冠のネジをしっかりと止めて固定して完成です。
