カメラ用小型ハウジングケース 100 （IP67）
小型で高性能
水に沈められる防水防塵性能（IP67）

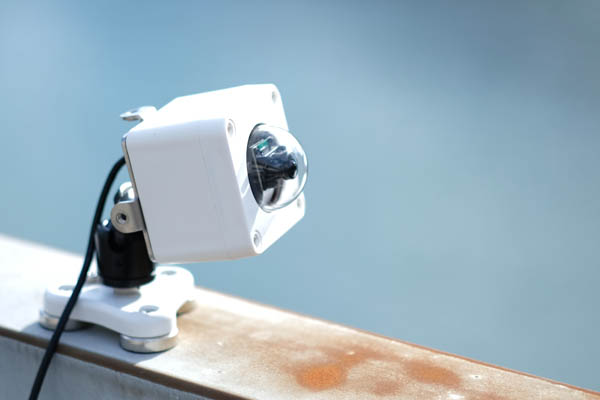

ボードカメラ、USBカメラなどでも使用できる、雨や埃などからカメラを守ることができる屋外設置用のカメラ用小型ハウジングケースです。

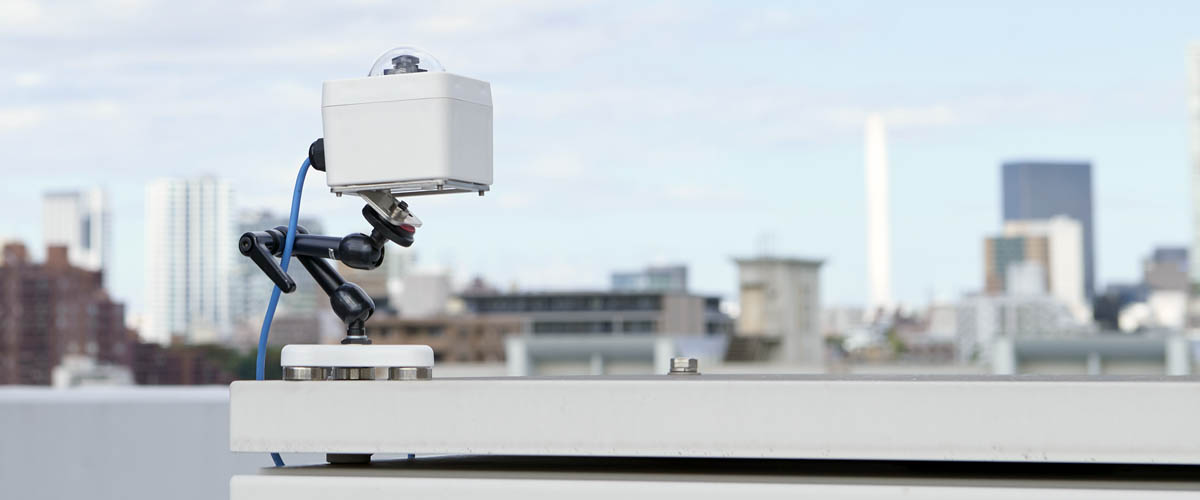

IP67の防水防塵性能で屋外や飛沫や埃などの多い工場施設内などでカメラを設置する場合などで活用いただけます。
IP67対応の防水防塵性能のカメラ用小型ハウジングケース。
サイズ 100 x 100 x 75 mm
ダイキャスト製固定リング

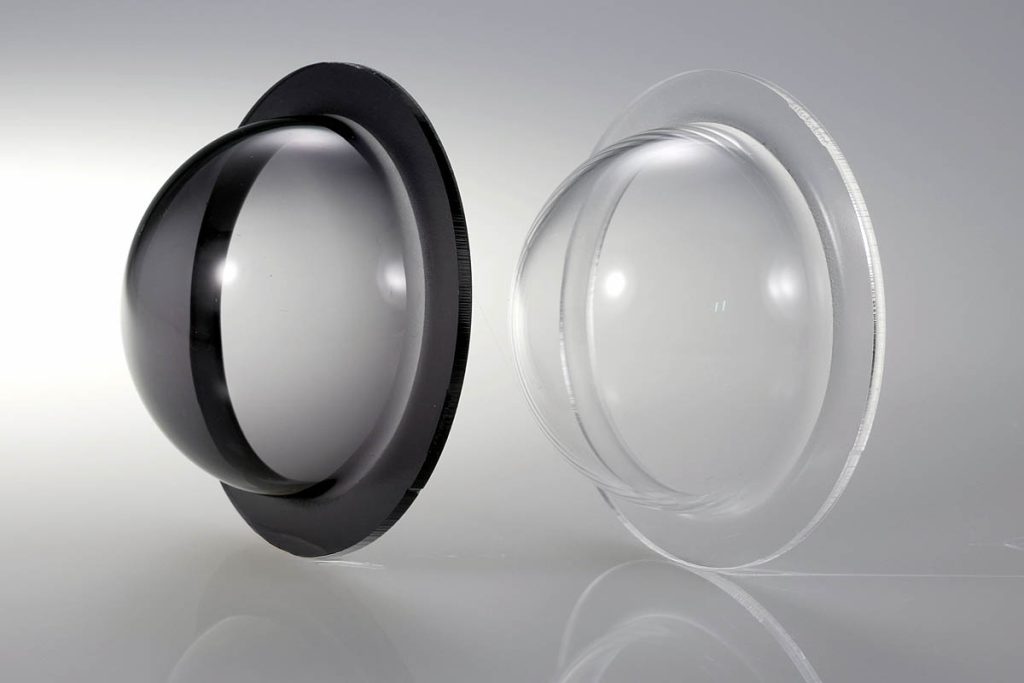

屋外用小型カメラハウジングケースのドームカバーは上蓋の裏側から固定する方式を採用しています。
ドームカバーを固定するための専用のパーツはダイキャスト製のアルミリングです。
この特別なリングのおかげで環境を選ばないシンプルなデザインを実現しています。

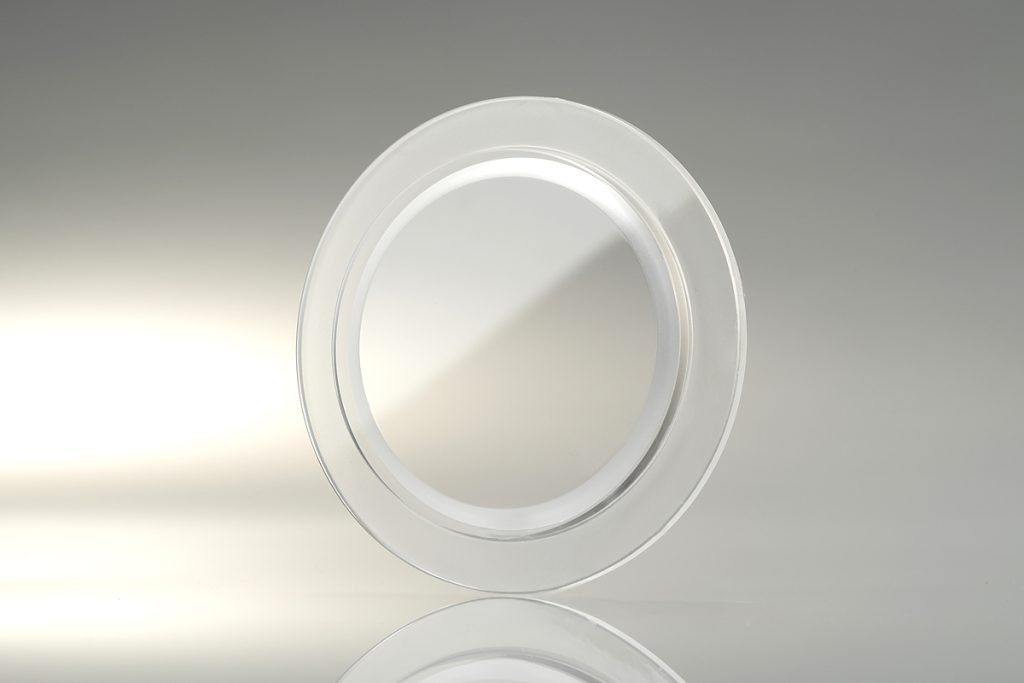

レンズ用アクリルを使用したフラットカバー
フラットタイプのカバーはレンズでも使用される透明度の高いアクリルを使用しています。

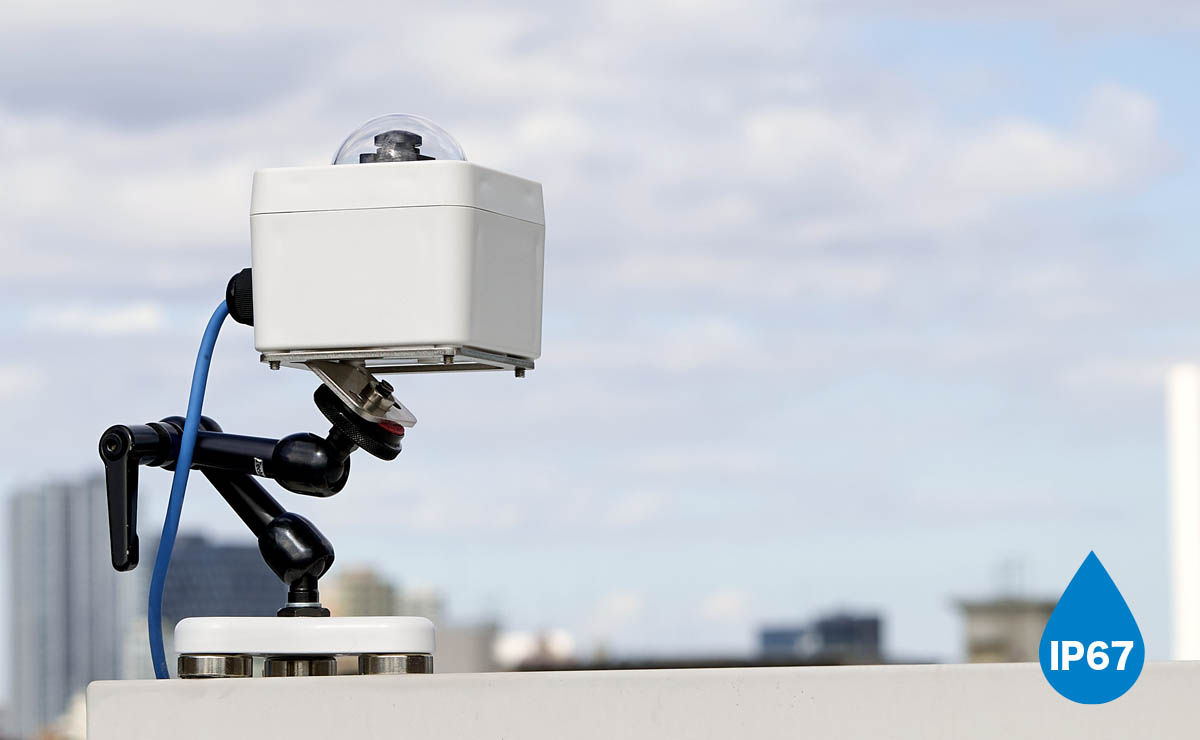

防水防塵性能 IP67
水圧テストの結果、IP67（1mの深さで30分）の防水性が確認できました。
Waterproof Test Report >
※本製品は確実に密閉された状態に限り防水性が有効となります。

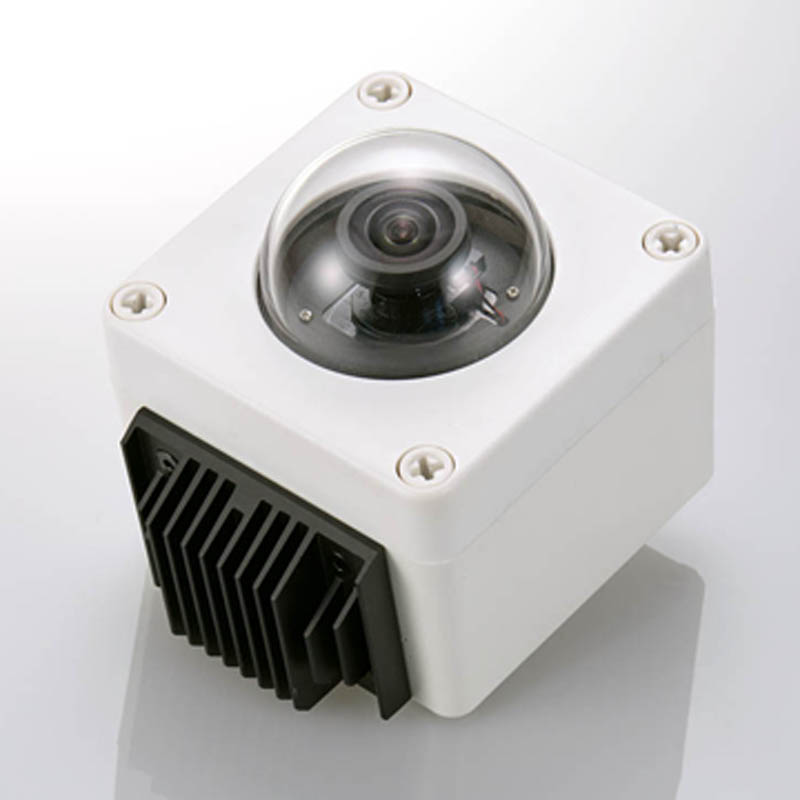

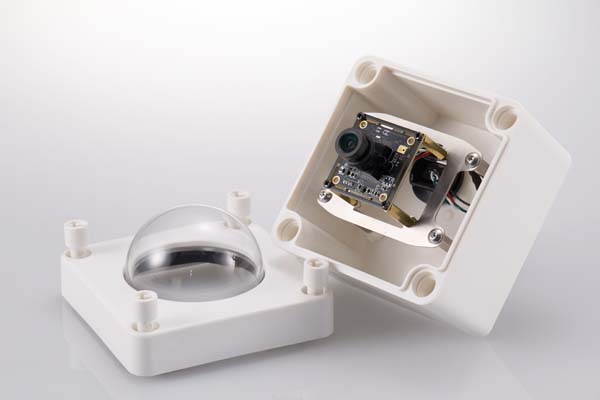

カメラ組込み例
GigEボードカメラ、産業用カメラ（Raspberry Pi、SMTSEC、The Imaging Source、Arducam、ELP）など様々なカメラメーカーのカメラが組込みできます。
ボードカメラやカメラモジュールの組込み例を紹介しています。
紹介しているカメラ以外でもサイズが合えば組込みは可能です。
お気軽にお問い合わせください。

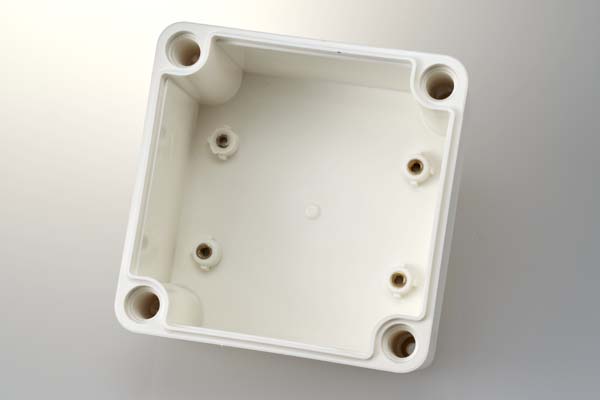

穴開け位置
ケースにはケーブルグランド用の穴とベントフィルター取付け用の穴開け加工がされています。

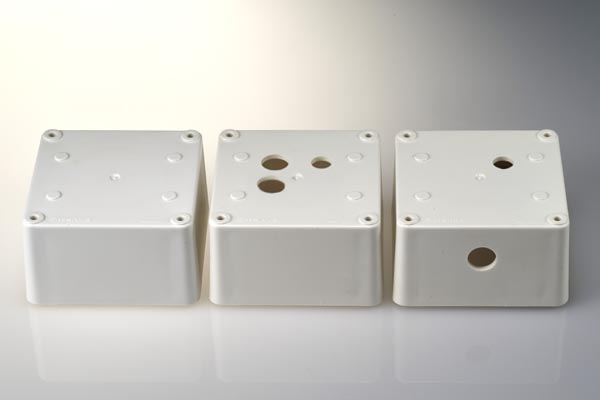

写真右から「穴あけ加工無し」「背面二ヶ所」「側面一ヶ所（ケーブルグランド用）、背面一ヶ所（ベントフィルター用）」からお選びいただけます。
| 品名 | 屋外用小型カメラハウジングケース 100 |
| サイズ | 100 x 100 x 75 mm |

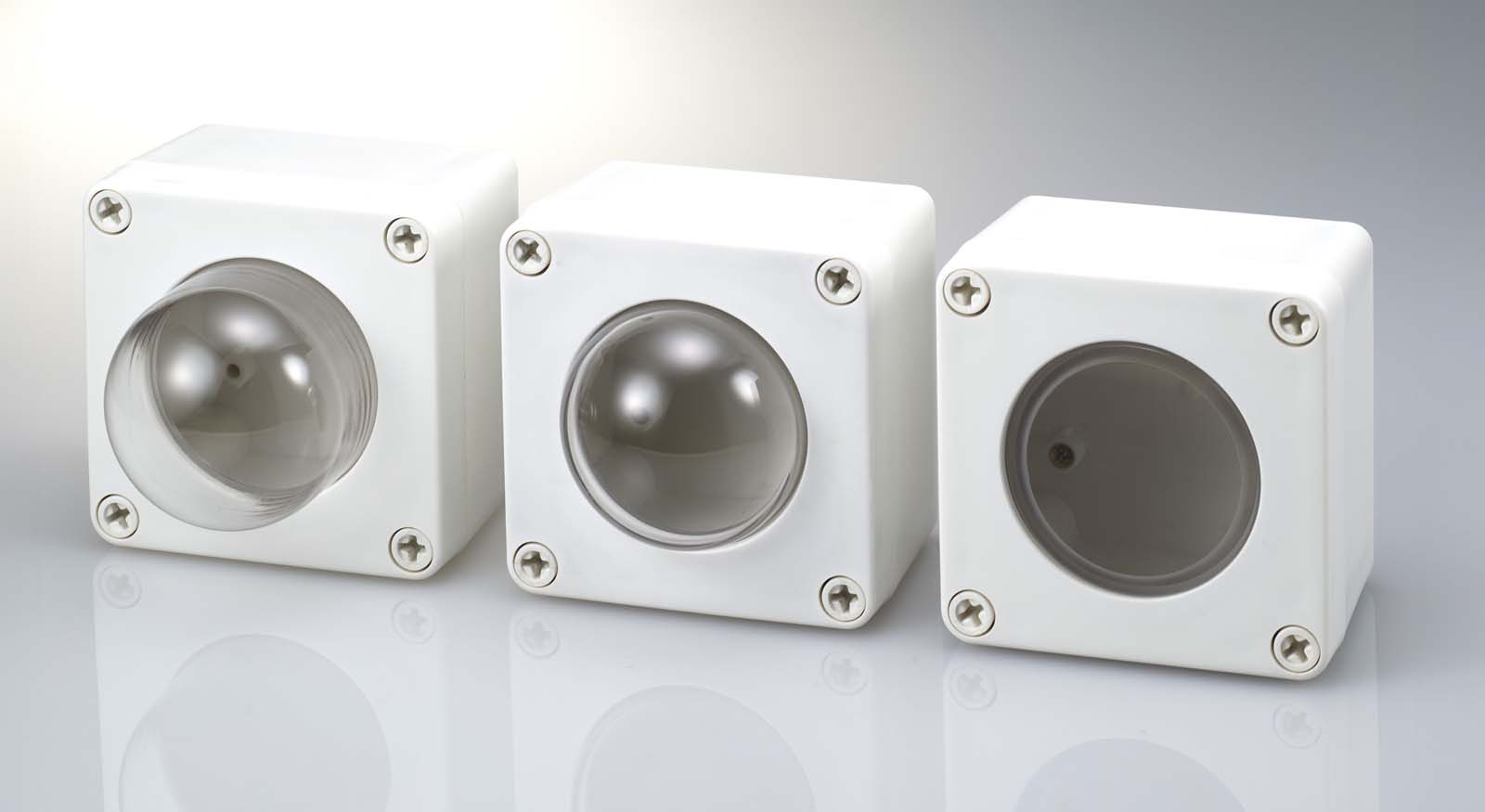

| ドームサイズ（高さ） | 50mm / 35mm / Flat |
| 素材 | ボディ：ASA ドーム：アクリル |
| 対応カメラ（一例） | Raspberry Pi カメラ V2 / V3 / HQ / Entaniya VR220など |
| 品番 | 背面穴2箇所 【E108】ドーム高 50mm：WP-CR-100-50-B2 【E109】ドーム高 35mm：WP-CR-100-35-B2 【E110】フラット：WP-CR-100-FL-B2 側面穴1箇所 背面穴1箇所 【E111】ドーム高 50mm：WP-CR-100-50-B1S1 【E112】ドーム高 35mm：WP-CR-100-35-B1S1 【E113】フラット：WP-CR-100-FL-B1S1 穴なし 【E114】ドーム高 50mm：WP-CR-100-50 【E115】ドーム高 35mm：WP-CR-100-35 【E116】フラット：WP-CR-100-FL |
| 同梱物 | ケースはパーツの状態で発送いたします。 ● 穴あきケース ・ケース本体 ・Oリング ・Oリングブラケット ・アクリルドーム ・ベントフィルターシール φ21.5mm 2枚 ・ケーブルグランド M16 ● 穴なしケース ・ケース本体 ・Oリング ・Oリングブラケット ・アクリルドーム |

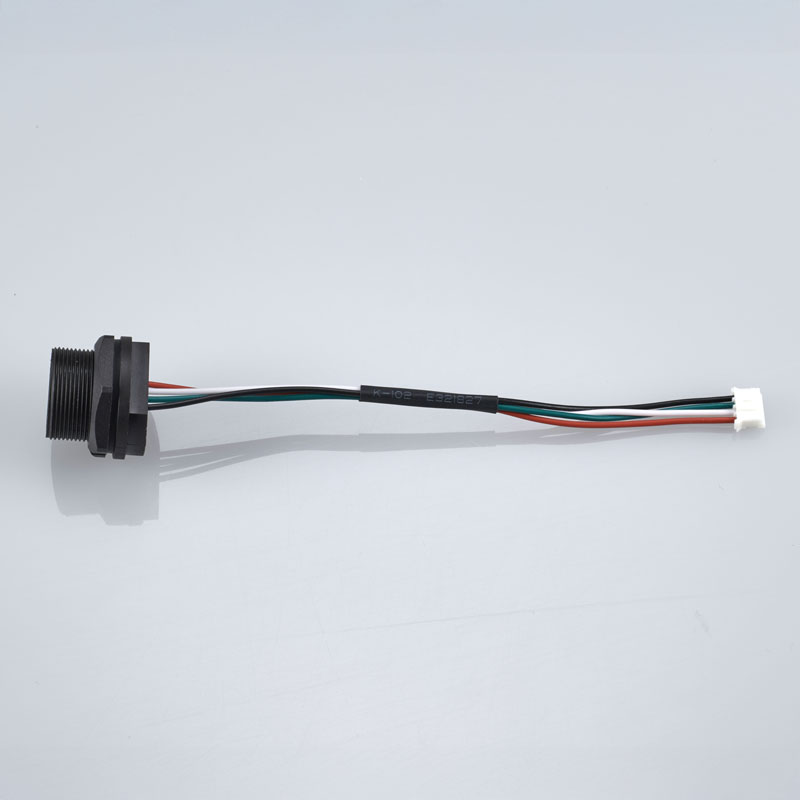

必要な器材が揃う豊富なオプション
カメラをケーシングするだけでなく、設置までに必要な器材が揃います。
ケースの組立て方法
ケース蓋の裏側の窓穴周りの溝に赤いOリングを添わせるようにセットします。
ドームカバーをセットしてから、押サエ冠をセットします。
押サエ冠のネジをしっかりと止めて固定して完成です。
