防水USB Type-C ケーブル・コネクタ

給電・通信対応 / 屋外・産業用途

防水ケーブル(外部配線用)

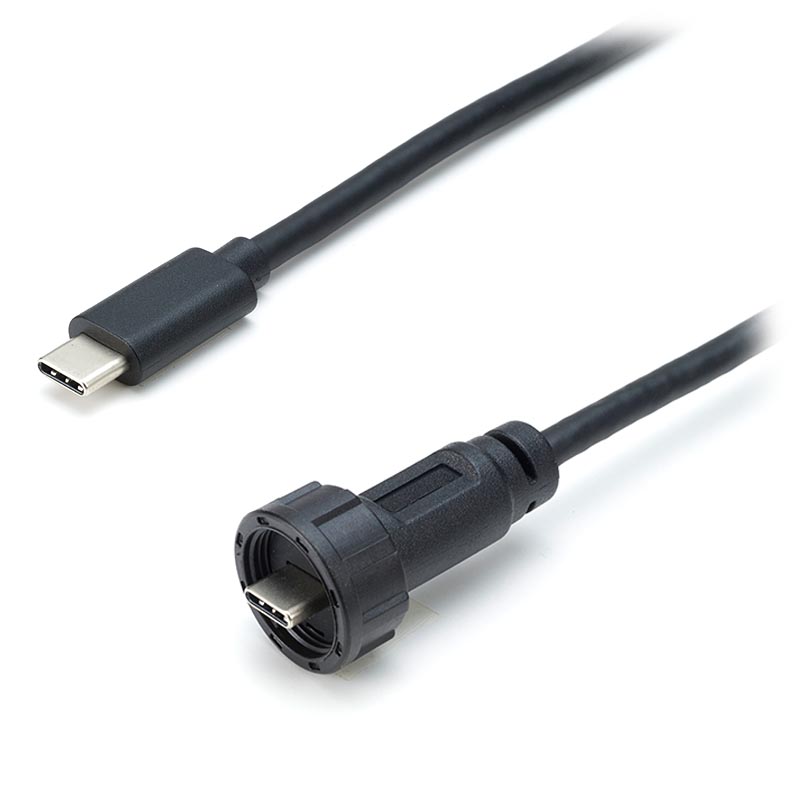

パネルマウントコネクタに接続するための外部ケーブル。

ジェンダーオス / 防水側オス
長さ1メートル
2メートル
3メートル
IP保護等級IP67(締結状態)
規格USB 3.0
USB 3,2 Gen 2×2
素材PA66(UL 94 V-0)
防水パッキン黒色シリコン(3M 9448付)
ケーブル外径4.5mm
ケーブル規格UL2725 全面シールド構造
固定方式ねじ式
RoHS適合
推奨締付トルク1N·m
対応コネクタサイズ15.8
動作温度-25℃~80℃
定格電圧DC300V以下
品番1m:USB 3.0:CA100-USB-A0AW
1m:USB 3.2 Gen 2×2:CA100-USB32-A0AW
2m:CA200-USB32-A0AW
3m:CA300-USB32-A0AW
※eMakerがご必要な場合はお問合せください。
図面PDF >

防水コネクタ(中継コネクタ)

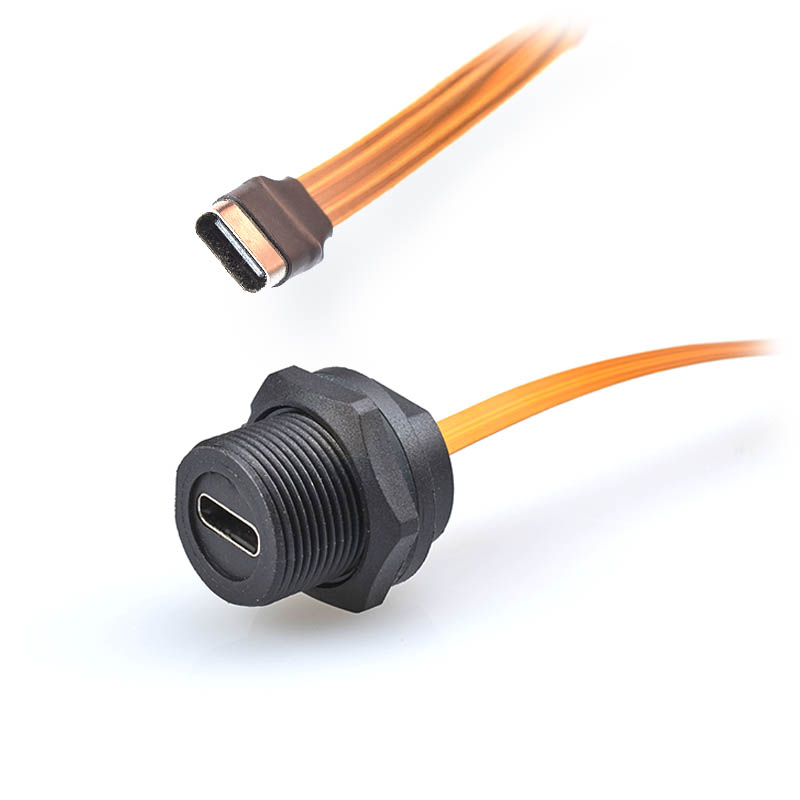

パネル取り付け用。ケース内部と外部を中継するパネルマウントコネクタ。

ジェンダーメス / 防水側 メス
IP保護等級IP67(締結状態)
規格USB 3.2 Gen 2×2
コネクタサイズ15.8
素材PA66(UL 94 V-0)
キャップ付属
接続方式ねじ式
動作温度範囲-25℃~80℃
挿抜耐久回数>=500回
定格電圧30V AC/DC
定格電流1A
絶縁抵抗=10MΩ
RoHS適合
取付け板厚さ最大3mm
締め付けトルク1N·m
品番CN-USB-A2AW
図面PDF > / STEP >
備考防水仕様のコネクタのため一般的なUSB Type-Cとは異なり、片面仕様となっております。給電がされない場合はコネクタの上下を変えて挿し込んでください。

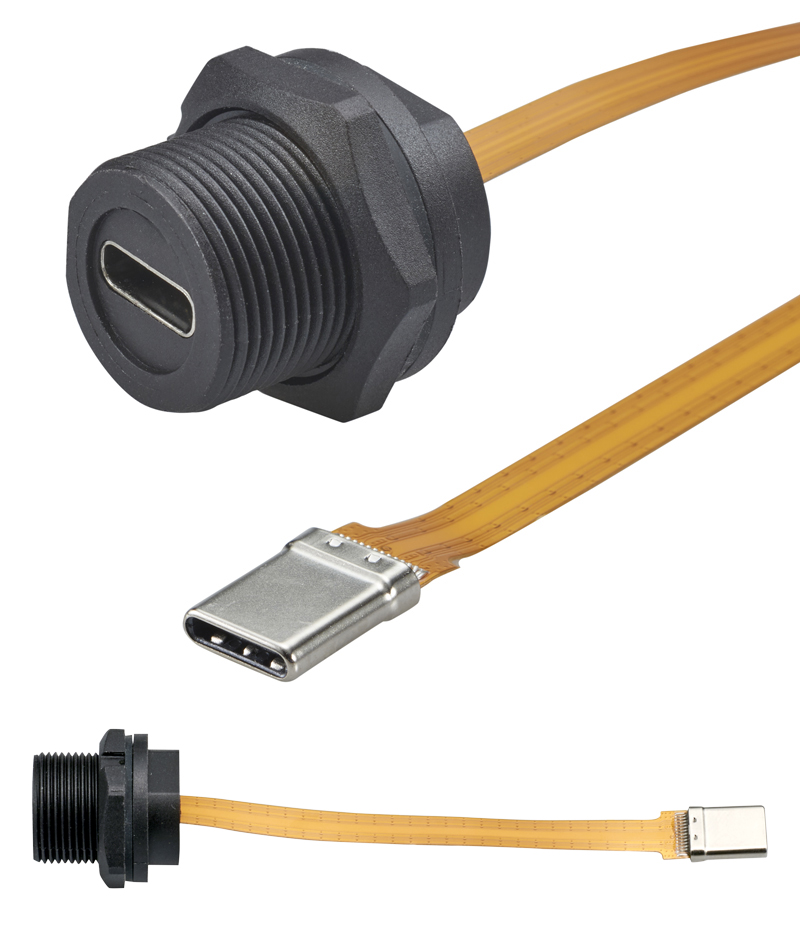

防水コネクタ付きケーブル(中継・内部配線用)

パネル取り付けと内部配線をシンプルにできるコネクタ付きケーブル

ジェンダー防水コネクタ側:メス
内側:オス
P保護等級IP67
長さ100mm ±5mm
200mm ±5mm
RoHS適合
規格USB 3.2 Gen2x2
※eMakerがご必要な場合はお問合せください。
取付け板厚さ最大3mm
締め付けトルク1N·m
コネクタサイズ15.8
品番100mm:CA158-USBC-USBC-FM-100
200mm:CA158-USBC-USBC-FM-200

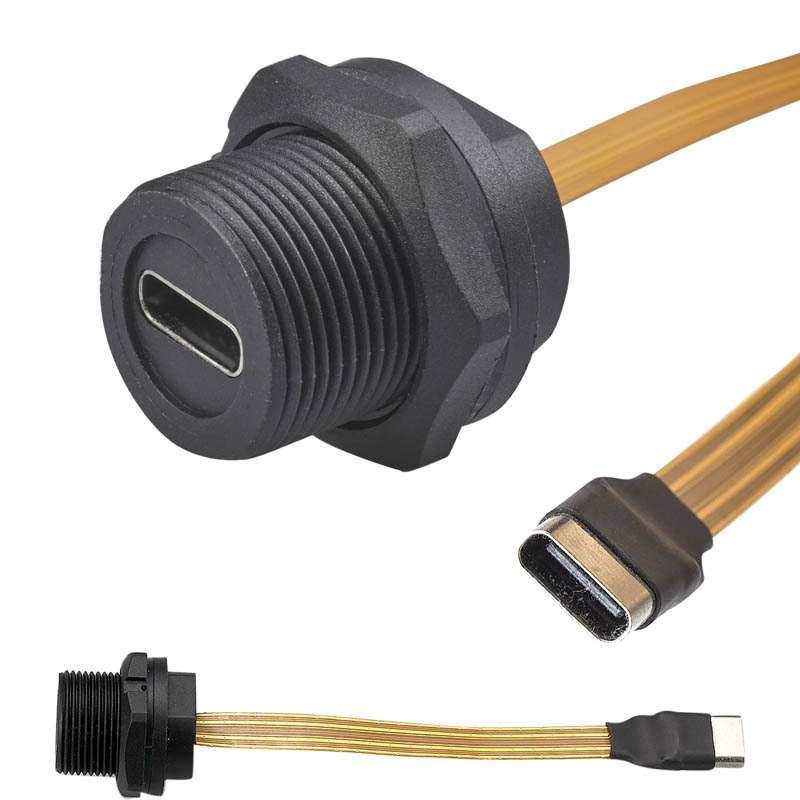

ジェンダー防水コネクタ側:メス
内側:メス
IP保護等級IP67
長さ100mm ±5mm
規格USB 3.2 Gen2x2
※eMakerがご必要な場合はお問合せください。
RoHS適合
取付け板厚さ最大3mm
コネクタサイズ15.8
品番CA158-USBC-USBC-FF-100

USB 5V電源分岐ケーブル(中継・内部配線用)

電源分岐にも対応

USB 5V電源分岐ケーブルにより、複数機器への給電が可能
・電源取り出し
・機器増設
・柔軟な構成

主な用途

・防水ケース内部の給電
・Raspberry Pi / IoT機器
・監視カメラ
・屋外設備

ジェンダー防水コネクタ側:メス
内側:メス

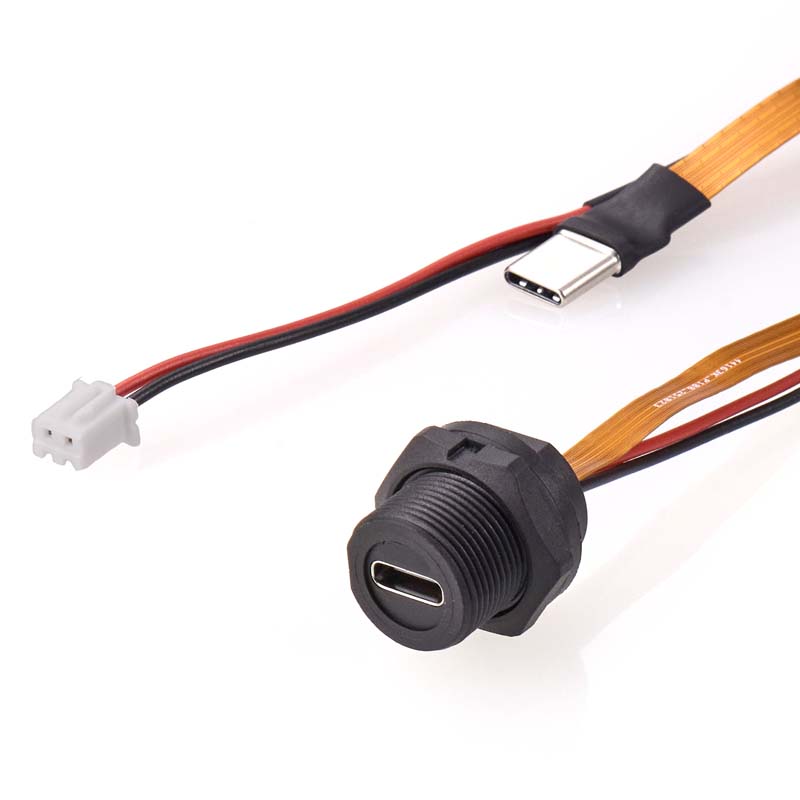

コネクタ部2JST XHP-2
IP保護等級IP67
規格USB 3.2 Gen2x2
※eMakerがご必要な場合はお問合せください。
長さ100mm ±5mm
RoHS適合
取付け板厚さ最大3mm
締め付けトルク1N·m
コネクタサイズ15.8
品番CA158-USBC-USBC-XHP2-FF-100

FAQ

Q. 給電と通信どちらも可能ですか?
A. はい、USB Type-Cの仕様に対応しています。

Q. 防水性能は?
A. 防水コネクタによりIP性能を維持可能です。

Q. ケースに取り付けできますか?
A. パネル取り付けタイプで対応可能です。

Q. 分岐は可能ですか?
A. 5V分岐ケーブルで対応可能です。
