ページID: EN0021
防水USB Type-A ケーブル / コネクタ
給電・通信対応 / 屋外・産業用途

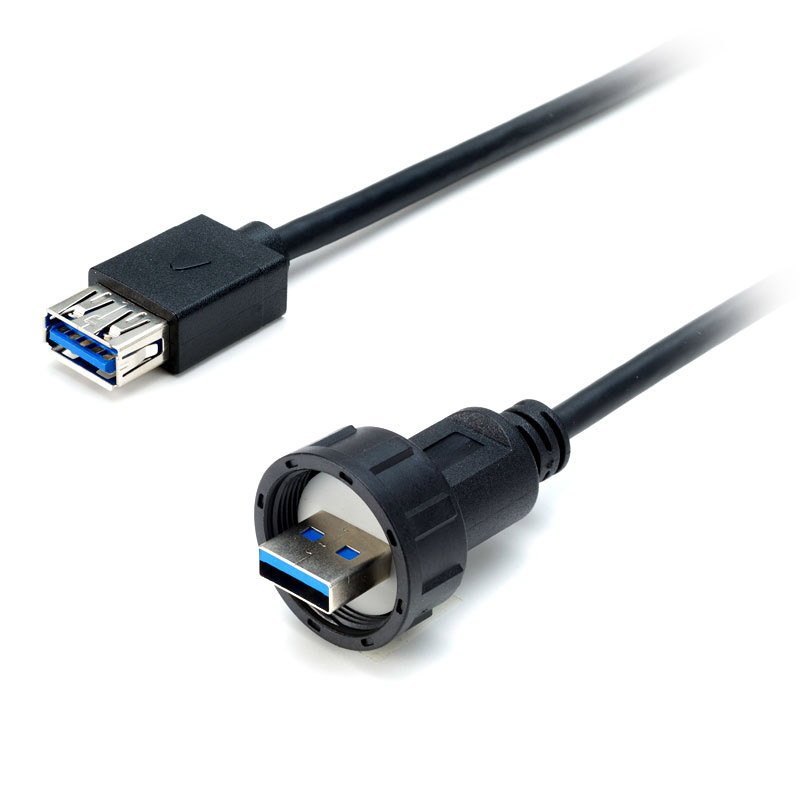

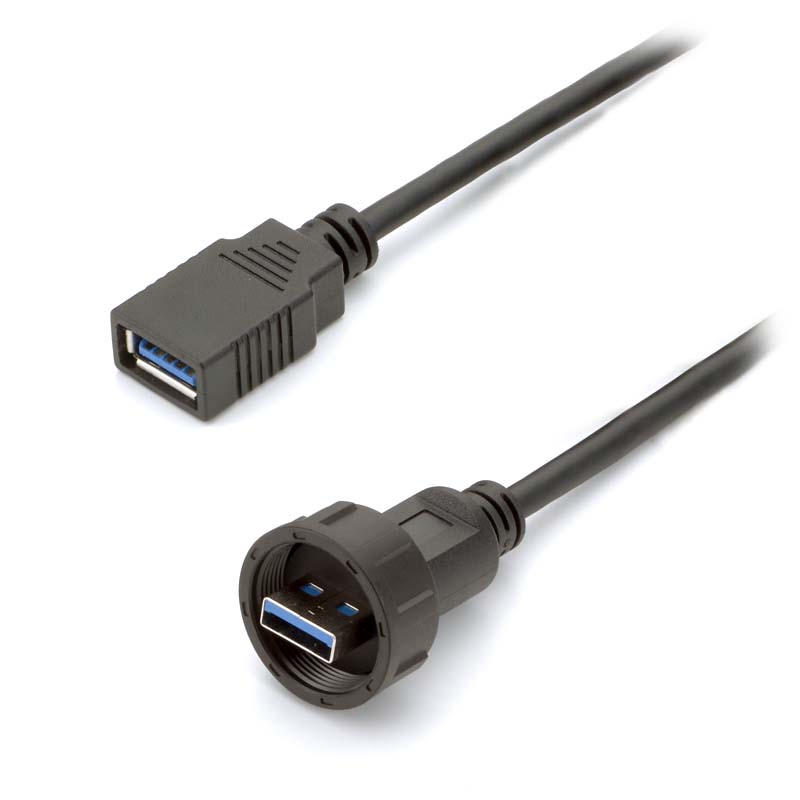

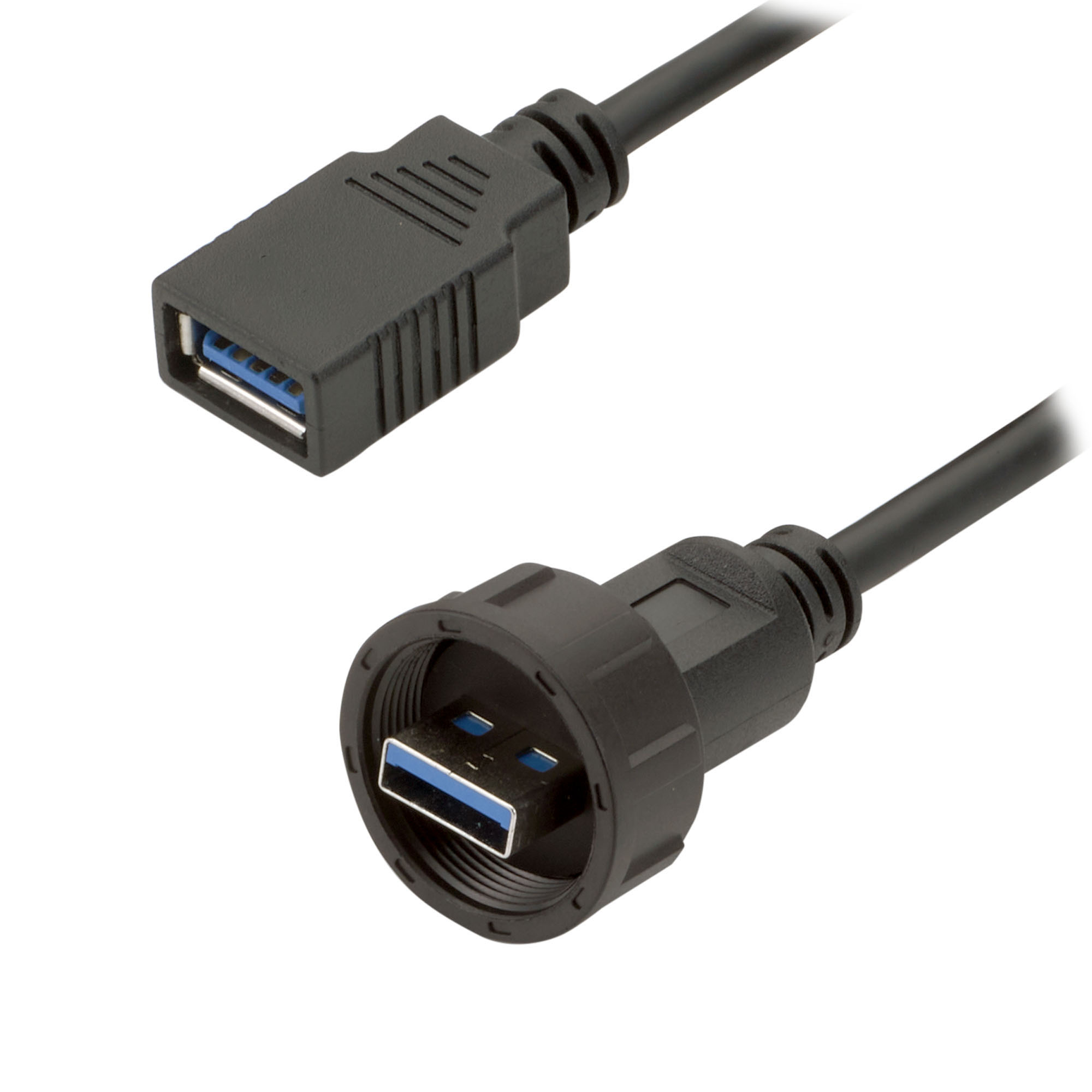

防水ケーブル (外部配線用)

| ジェンダー | メス / 防水側オス |
| 長さ | 1メートル 2メートル 3メートル |
| カテゴリ | USB 3.0 |
| IP保護等級 | IP67(締結状態) |
| 素材 | PA66(UL 94 V-0) |
| 接点数 | 9ピン |
| 動作温度 | -40℃~80℃ |
| 定格電流 | 1.5A |
| 接触抵抗 | <=30mΩ |
| 絶縁抵抗 | =100MΩ DC500V |
| ケーブル規格 | UL2725 全面シールド構造 銅箔+編組 |
| 外径 | OD 4.5mm |
| 推奨締付トルク | 1N·m |
| 固定方式 | ねじ式 |
| RoHS | 適合 |
| コネクタサイズ | 19.5 |
| 品番 | 1メートル:CA100-USB-D3AW 2メートル:CA200-USB-D3AW 3メートル:CA300-USB-D3AW |

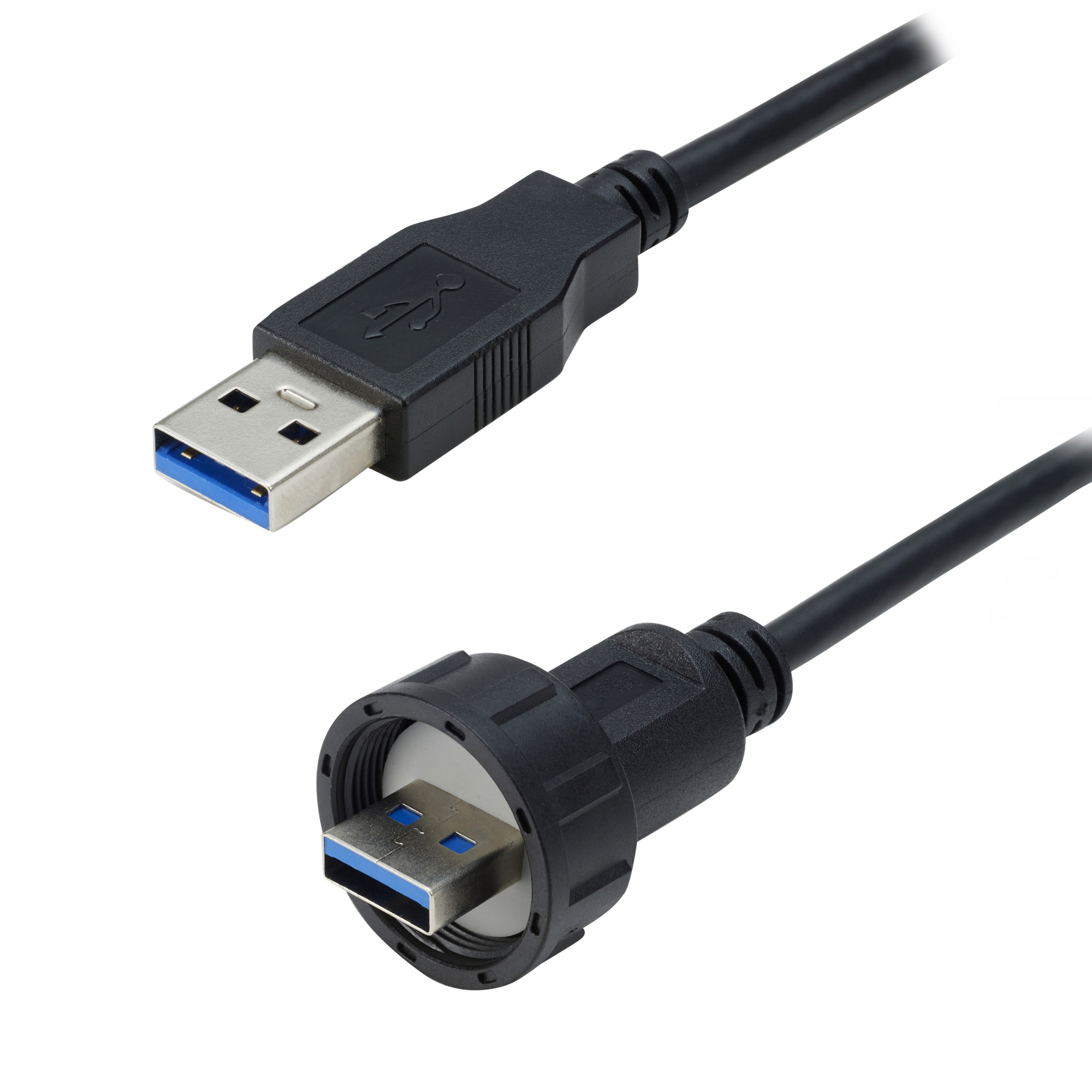

| ジェンダー | オス / 防水側オス |
| 長さ | 1メートル 2メートル 3メートル |
| カテゴリ | USB 3.0 |
| IP保護等級 | IP67(締結状態) |
| 素材 | PA66(UL 94 V-0) |
| 接点数 | 9ピン |
| 動作温度 | -40℃~80℃ |
| 定格電流 | 1.5A |
| 接触抵抗 | <=30mΩ |
| 絶縁抵抗 | =100MΩ DC500V |
| ケーブル規格 | UL2725 全面シールド構造 銅箔+編組 |
| 外径 | OD 4.5mm |
| 固定方式 | ねじ式 |
| 推奨締付トルク | 1N·m |
| RoHS | 適合 |
| コネクタサイズ | 19.5 |
| 品番 | 1メートル:CA100-USB-D0AW 2メートル:CA200-USB-D0AW 3メートル:CA300-USB-D0AW |
| 図面 | PDF > |

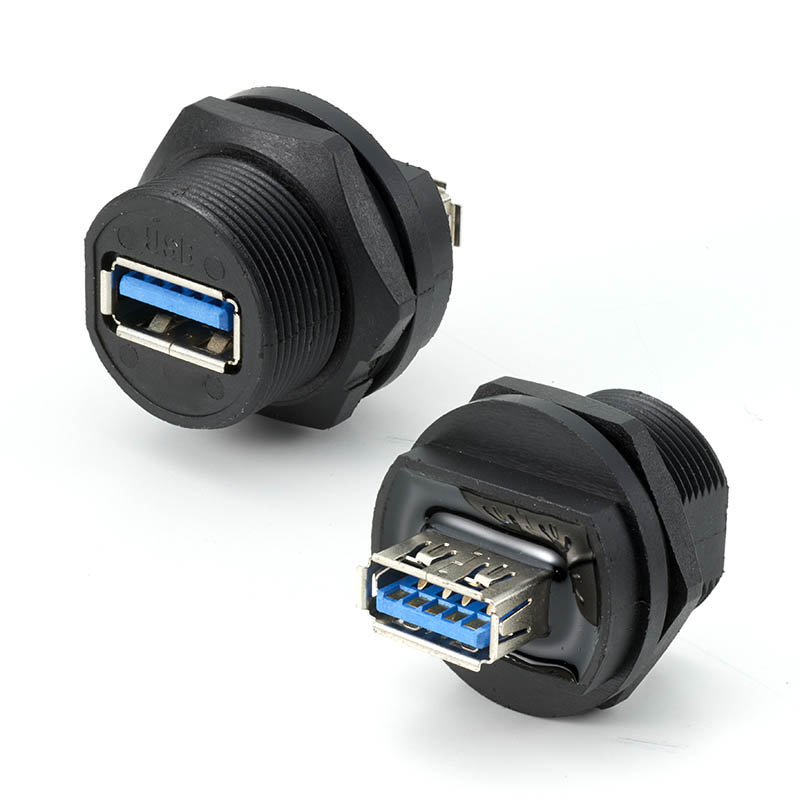

防水コネクタ (中継コネクタ)
パネル取り付け用。ケース内部と外部を中継するパネルマウントコネクタ。

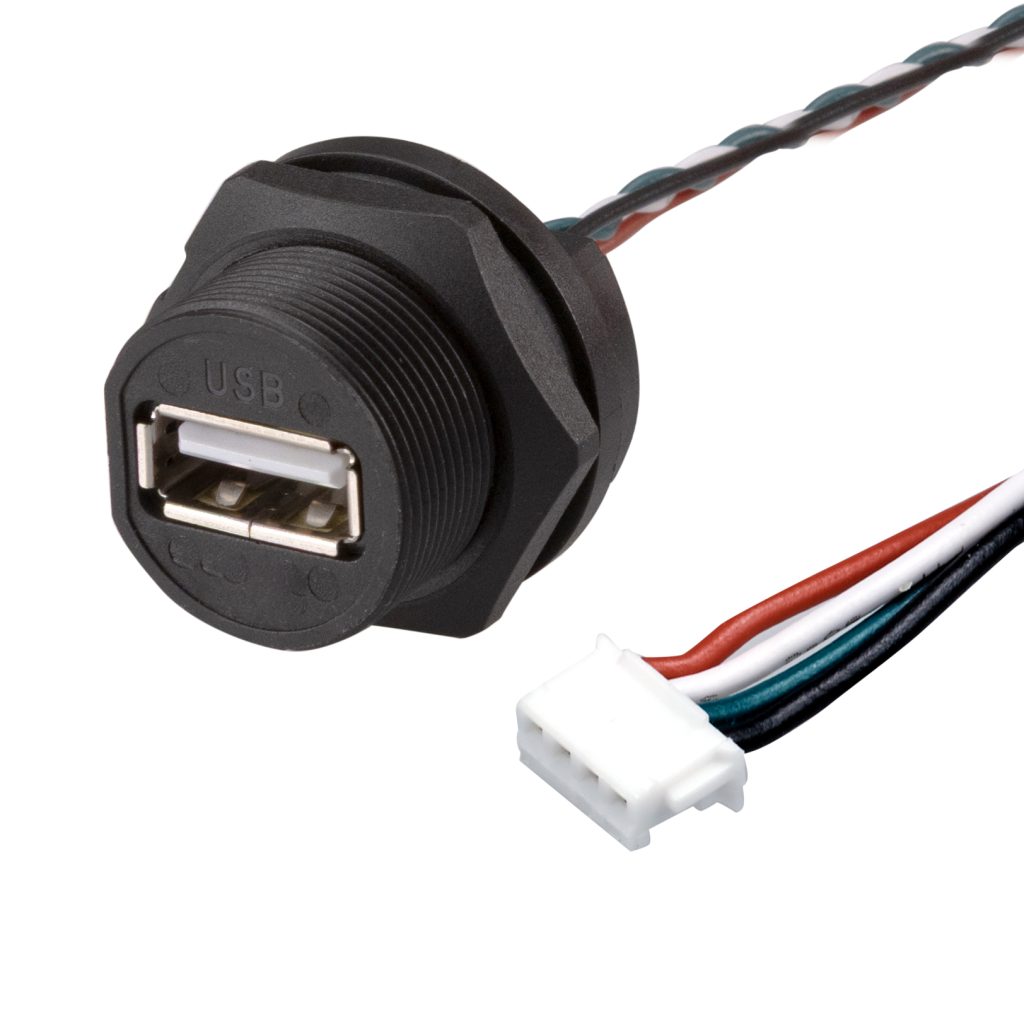

防水コネクタ付きケーブル (中継・内部配線用)
パネル取り付けと内部配線をシンプルにできるコネクタ付きケーブル

| ケーブル長さ | 130mm ±5mm(ケーブル部) |
| 防水コネクタ部 | Type A メス |
| コネクタ部 | PH2.0-4P |
| バージョン | USB 2.0 |
| ケーブル | UL1007 24AWG |
| IP保護等級 | IP67(締結状態) |
| 防水コネクタサイズ | 19.5 |
| 接続方式 | ねじ式 |
| 取付け板厚さ | 最大3mm |
| 品番 | CA195-USB2-PH20-130 |
| 備考 | ELP社のボードカメラなどに対応した端子 |

| ケーブル 長さ | 130mm ±5mm(ケーブル部) |
| 防水コネクタ部 | Type A メス |
| コネクタ部 | ZH1.5-4P |
| バージョン | USB 2.0 |
| ケーブル | UL1571 24AWG |
| IP保護等級 | IP67(締結状態) |
| 防水コネクタサイズ | 19.5 |
| 取付け板厚さ | 最大3mm |
| 接続方式 | ねじ式 |
| 品番 | CA195-USB2-ZH15-130 |
| 備考 | Arducam社のボードカメラなどに対応した端子 |

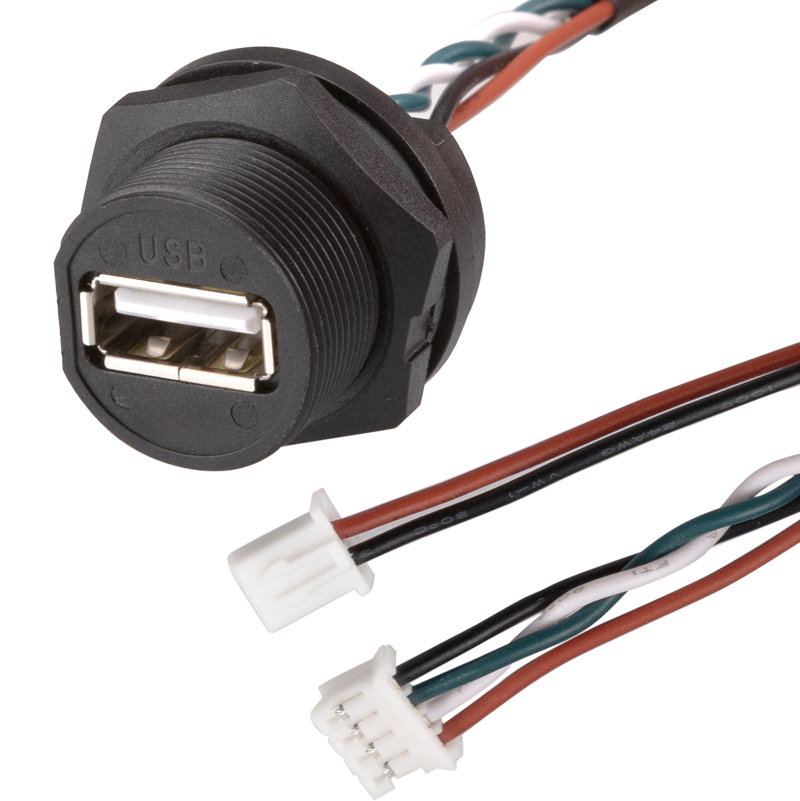

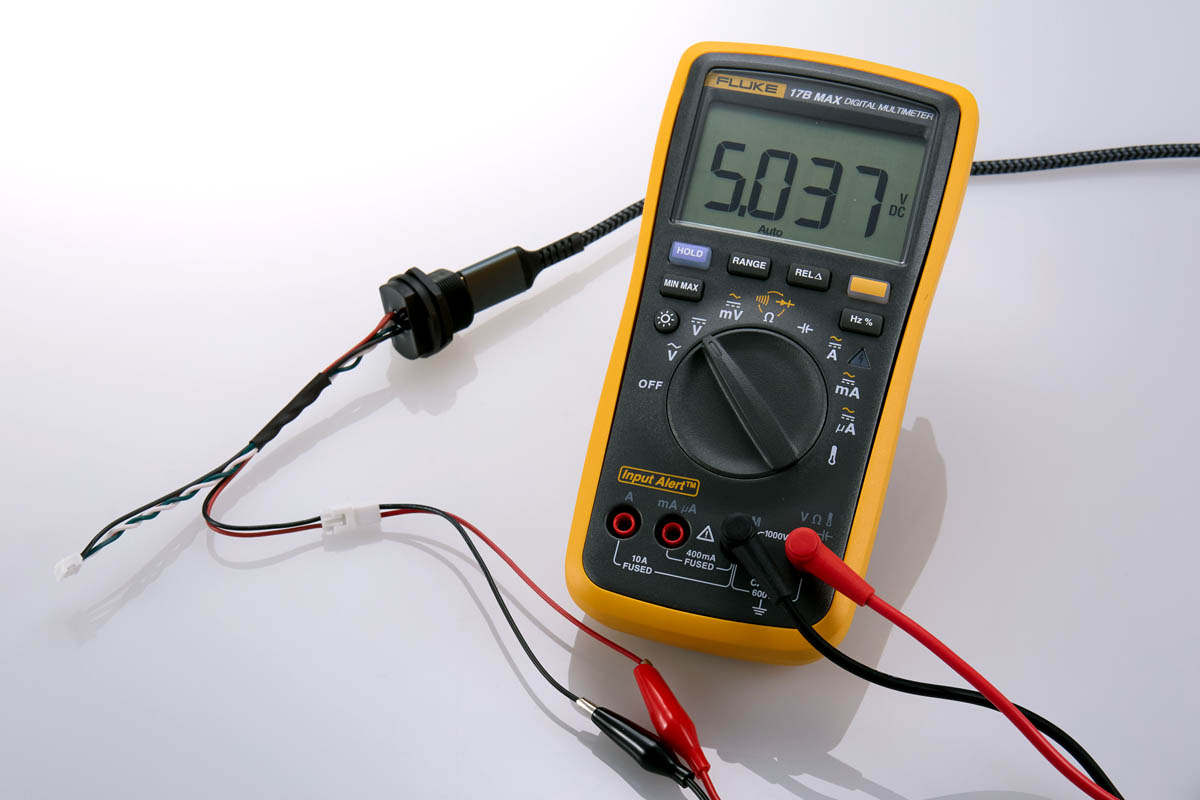

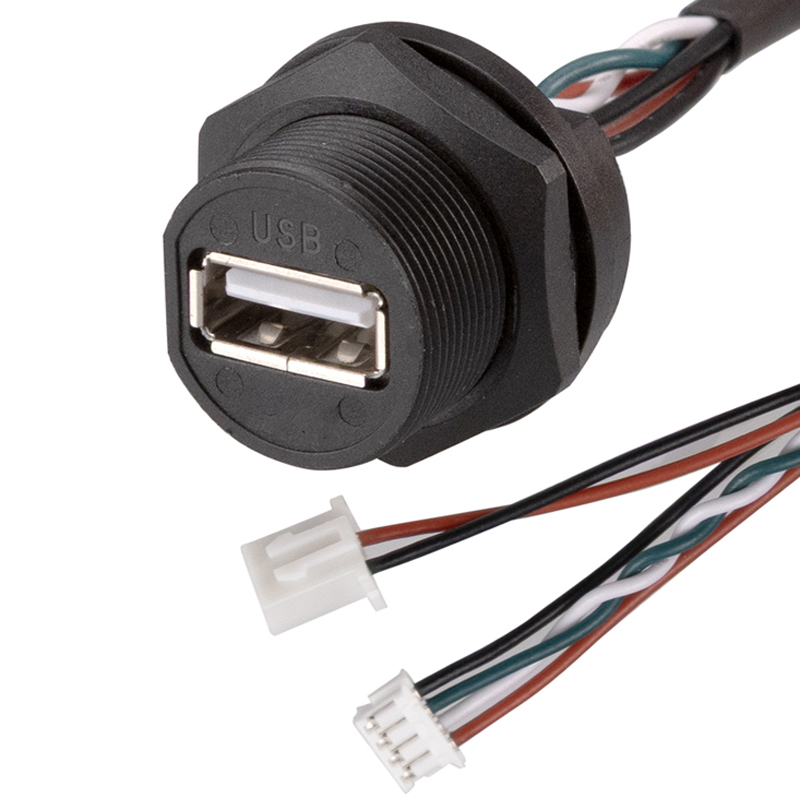

USB 5V電源分岐ケーブル(中継・内部配線用)

電源分岐にも対応
USB 5V電源分岐ケーブルにより、複数機器への給電が可能
・電源取り出し
・機器増設
・柔軟な構成
主な用途
・防水ケース内部の給電
・Raspberry Pi / IoT機器
・監視カメラ
・屋外設備

| ケーブル 長さ | 130mm ±5mm(ケーブル部) |
| 防水コネクタ部 | Type A メス |
| コネクタ部1 | PH2.0-4P |
| コネクタ部2 | JST XHP-2 |
| バージョン | USB 2.0 |
| ケーブル | UL1007 24AWG |
| IP保護等級 | IP67(締結状態) |
| 接続方式 | ねじ式 |
| 取付け板厚さ | 最大3mm |
| 防水コネクタサイズ | 19.5 |
| 品番: | CA195-USB2-PH20-XHP2-130 |
| 備考 | ELP社のボードカメラなどに対応した端子 |

| ケーブル 長さ | 130mm ±5mm(ケーブル部) |
| 防水コネクタ部 | Type A メス |
| コネクタ部1 | ZH1.5-4P |
| コネクタ部2 | JST XHP-2 |
| バージョン | USB 2.0 |
| ケーブル | UL1571 24AWG |
| IP保護等級 | IP67(締結状態) |
| 防水コネクタサイズ | 19.5 |
| 接続方式 | ねじ式 |
| 取付け板厚さ | 最大3mm |
| 品番 | CA195-USB2-ZH14-XHP2-130 |
| 備考 | Arducam社のボードカメラなどに対応した端子 |
FAQ
Q. 既存USB機器に使えますか?
A. はい、そのまま接続可能です。
Q. 防水性能は?
A. 防水コネクタによりIP性能を維持可能です。
Q. 分岐はできますか?
A. 5V分岐ケーブルで対応可能です。
Q. ケースに取り付け可能ですか?
A. パネル取り付けタイプで対応可能です。
