防水 RJ45 Ethernet ケーブル / コネクタ

常時通信・屋外対応

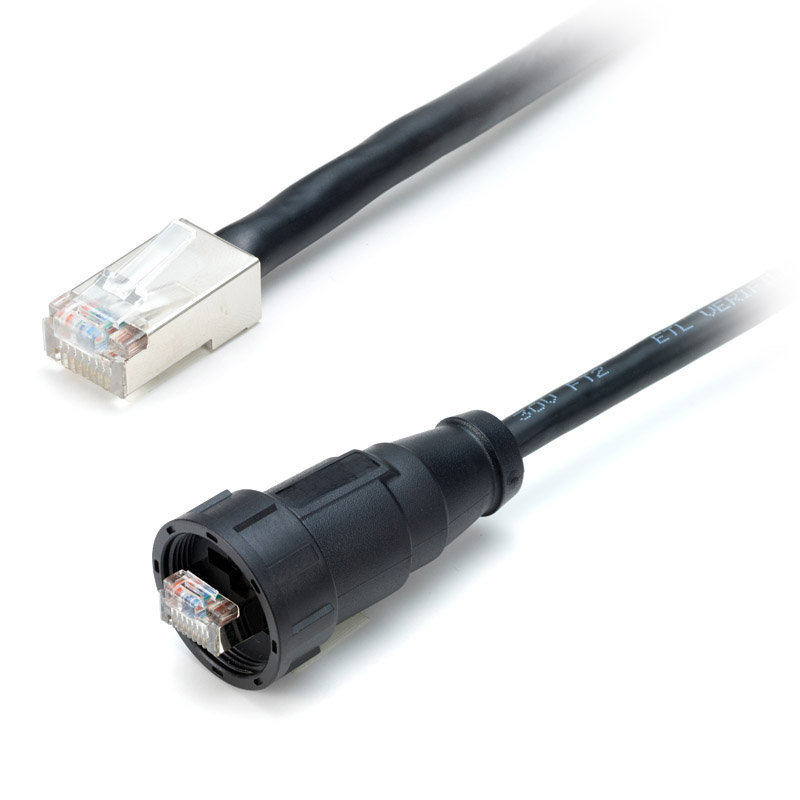

防水ケーブル(外部配線用)

ジェンダーオス / 防水側オス
長さ1メートル
2メートル
3メートル
IP保護等級IP67(締結状態)
カテゴリCAT6A STP
素材PA66(UL 94 V-0)
ケーブル仕様シールド構造 AL箔 + 編組シールド(B128)
外径OD 6.5mm
規格準拠TIA/EIA-568B
推奨締付トルク1N·m
接続方式ねじ式
RoHS適合
コネクタサイズ19.5
品番1メートル:CA100-LAN-A0AW
2メートル:CA200-LAN-A0AW
3メートル:CA300-LAN-A0AW
図面PDF >
留意事項ケーブル(CA100-LAN-A0AW)のコネクタと接続側には抜き差しの際に使用するツメがないためコネクタ(CN-LAN-A2AW)に差し込んでも固定ができません。コネクタにケーブルをねじ込んで接続することで固定が可能です。

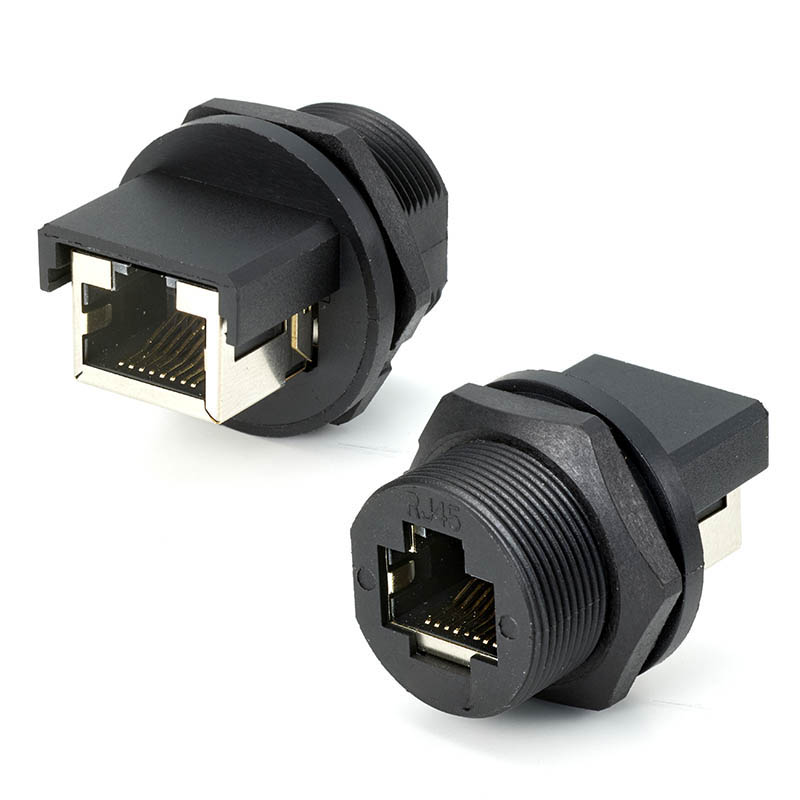

防水コネクタ(中継コネクタ)

タイプストレート型
ジェンダーメス / 防水側メス
IP保護等級IP67(締結状態)
規格準拠TIA/EIA 568B / ISO/IEC 11801
カテゴリCAT6A
コネクタサイズ19.5
素材PA66(UL 94 V-0)
接触抵抗<=20mΩ
絶縁抵抗>=500MΩ(DC500V)
塩水噴霧試験48時間
PoE対応60W / 2A
動作温度範囲-30℃ ~ +105℃
キャップ付属
接続方式ねじ式
取付け板厚さ最大3mm
RoHS適合
品番CN-LAN-A2AW
図面PFD > / STEP >
タイプL型
ジェンダーメス / 防水側メス
IP保護等級IP67(締結状態)
規格準拠TIA/EIA 568B / ISO/IEC 11801
カテゴリCAT6A
コネクタサイズ19.5
素材PA66(UL 94 V-0)
接触抵抗<=20mΩ
絶縁抵抗>=500MΩ(DC500V)
塩水噴霧試験48時間
PoE対応60W / 2A
動作温度範囲-30℃ ~ +105℃
キャップ付属
接続方式ねじ式
取付け板厚さ最大3mm
RoHS適合
品番CN-LAN-A2AV
図面STEP >

RJ45モジュラー用防水コネクタ

IP保護等級IP67
品番CG-LAN-S
留意事項短いタイプのRJ45コネクタが別途必要です。

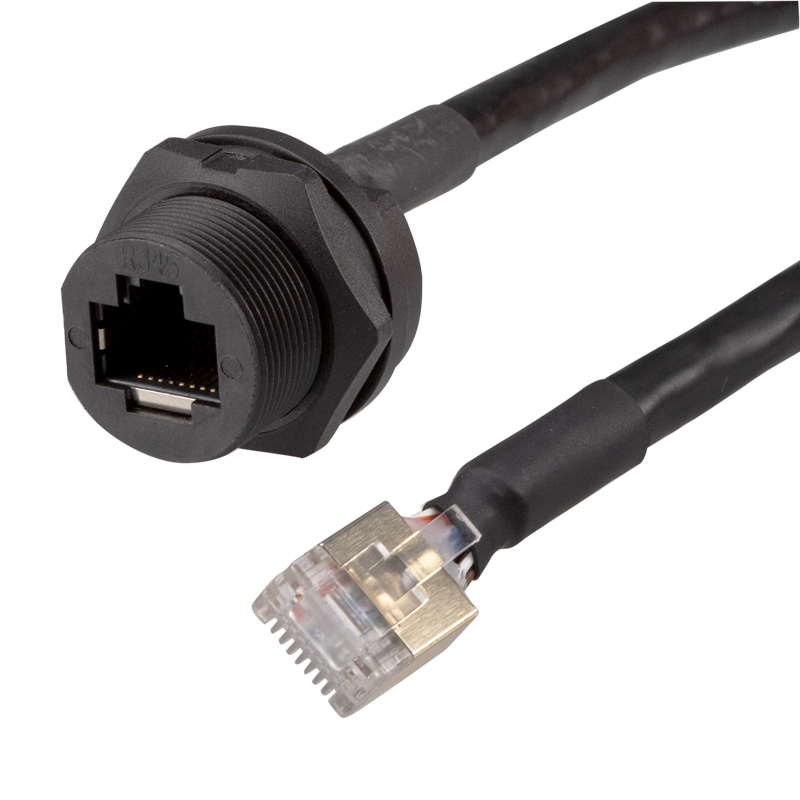

防水コネクタ付きケーブル (中継・内部配線用)

ジェンダー防水コネクタ側:メス
内側:オス
ケーブル長さ300mm ±5mm
コネクタサイズ19.5
IP保護等級IP67(締結状態)
クラスCat 5E
Cat 6A
固定方式ねじ式
取付け板厚さ最大3mm
PoE規格PoE+
IP保護等級IP67
RoHS適合
品番CAT 5E 30cm:CA195-RJ45-RJ45-FM-300-CT5
CAT 6A 30cm:CA195-RJ45-RJ45-FM-300-CT6
ジェンダー防水コネクタ側:メス
内側:オス
ケーブル長さ200mm ±5mm(ケーブル部)
コネクタサイズ19.5
クラスCat 6A
PoE規格PoE+
IP保護等級IP67
接続方式ねじ式
取付け板厚さ最大3mm
品番CA195-RJ45-RJ45-FM-200-CT6
備考プラグ部分の柔軟性を高めた特別仕様。プラグも標準陽と比べて短いものを採用し、狭い場所での配線がしやすくなっています。
ジェンダー防水コネクタ側:メス
内側: プラグ
ケーブル長さ130mm ±5mm(ケーブル部)
コネクタサイズ19.5
クラスCat 6A
PoE規格PoE+
IP保護等級IP67
接続方式ねじ式
取付け板厚さ最大3mm
品番CA195-RJ45-PC-FF-130-CT6
動作検証済カメラSIP-K568D5 または SIP-K676K5 + SDaPo
SMTSECホームページ >

FAQ

Q. 防水性能は?
A. コネクタ部でIP性能を維持できます。

Q. 屋外で使えますか?
A. 屋外・産業用途に対応しています。

Q. 延長できますか?
A. 中継コネクタで対応可能です。

Q. PoEは使えますか?
A. 構成により対応可能です(要相談)。
