Raspberry Piカメラを
自由に設置できるCSI-HDMI延長モジュール

カメラを本体から離して設置可能 HDMIケーブルで長距離延長に対応

Raspberry Piとカメラモジュールを接続するCSIケーブルを、HDMIケーブルを利用して延長できるモジュールです。カメラとRaspberry Pi本体を離して設置できるため、機器の配置や設置場所の自由度を高められます。
防水カメラハウジングへの組み込みや、屋外監視、産業機器、研究開発など、幅広い用途に対応します。

※HDMIケーブルは映像信号の延長経路として使用するもので、一般的なHDMI映像出力には対応しません。
※延長可能距離は使用するケーブルやカメラの構成によって異なります。

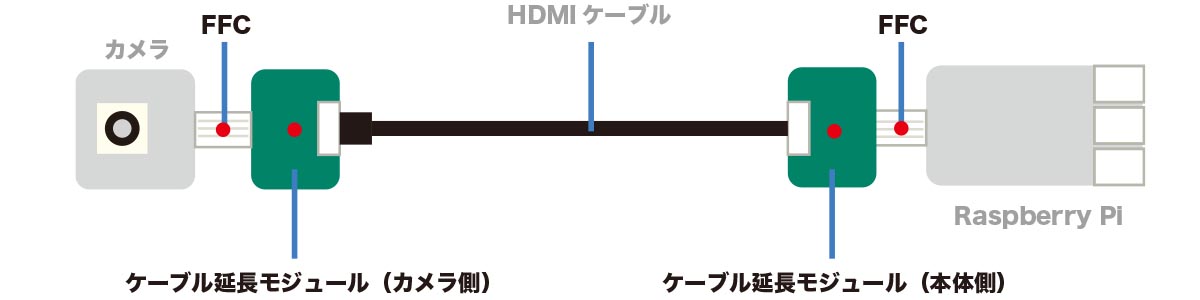

基本構成

Raspberry Piカメラに接続したCSIケーブルを、変換モジュールのカメラ側に接続します。
変換モジュールにはHDMIポートが備わっており、HDMIケーブルを接続し、Raspberry Pi本体側も同様に接続します。

プラグアンドプレイで簡単接続

変換モジュールは「プラグアンドプレイ」で動作。
特別なプログラムやアプリケーションは不要です。カメラと本体に接続するだけで使用できます。

HDMIケーブルで最大2m程度まで延長可能

HDMIケーブルで最長2メートル程度まで延長できます。
※2メートル以上の長さでも動作は確認できておりますが、動作が不安定になる可能性があります。

動作環境

Raspberry Pi 5 / 4B / 3B+ / 3B / 2B / A / B に対応
最新のRaspberry Pi OSおよびカメラソフトウェア(libcamera)に対応
プラグ&プレイで簡単にセットアップ可能
Raspberry Pi カメラモジュール V1/ V2 / V3 / V3 wide / HQカメラに対応

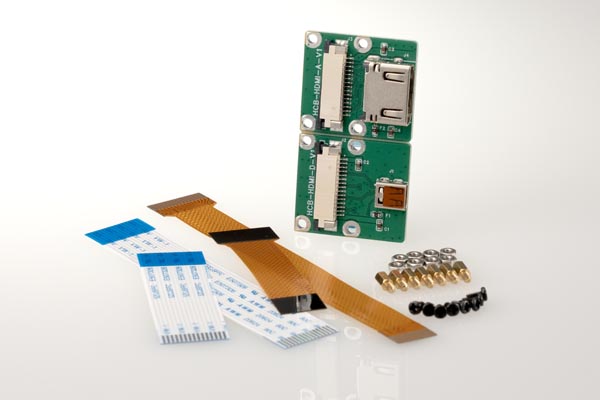

基本セット(変換モジュールのみ)

セットに含まれるもの

・CSIケーブル(Pi 4用と Pi 5用の 2種類)各2本
・変換モジュール 2個(カメラ用 / 本体用)
・固定用ネジ類

ポートはHDMI Type-Aとmicro HDMIが選択可能。

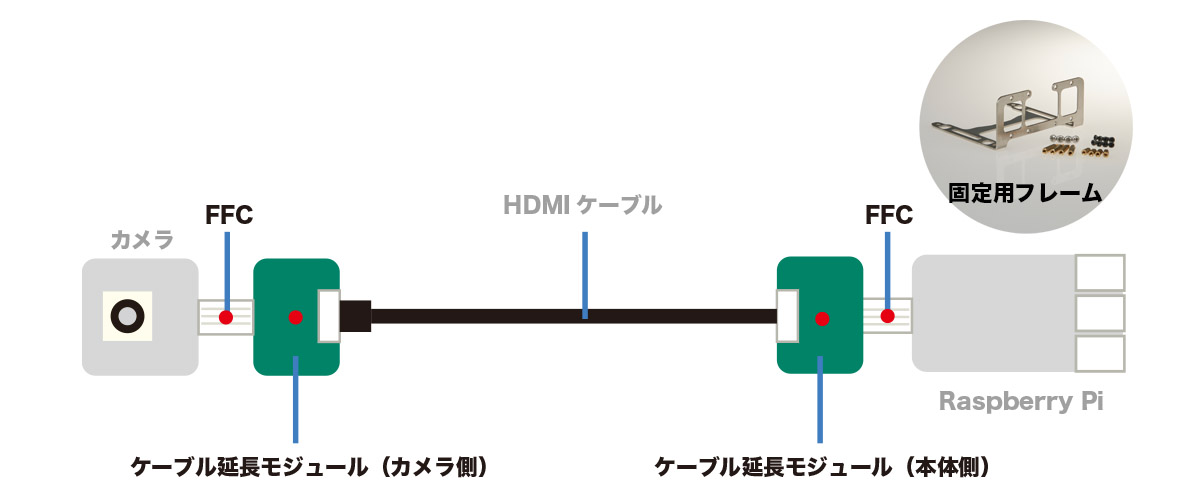

基本セットと固定用フレーム

セットに含まれるもの

・CSIケーブル(Pi 4用と Pi 5用の 2種類)各2本
・変換モジュール 2個(カメラ用 / 本体用)
・固定用ネジ類
・固定用フレーム 1個

ポートはHDMI Type-Aとmicro HDMIが選択可能。

変換モジュールの基本セットと変換モジュールをRaspberry Pi本体に固定できる専用フレームのセットです。
モジュールを固定することで、CSI接続部への負荷を軽減し、ケーブルの重みによる抜け落ちや故障のリスクを低減します。

セットに含まれるもの

・CSIケーブル(Pi 4用と Pi 5用の 2種類)各2本
・変換モジュール 2個(カメラ用 / 本体用)
・固定用ネジ類
・固定用フレーム
・HDMIケーブル 1.5m (micro HDMI / Type-A)

変換モジュールの基本セットに、固定用フレームと動作確認済みのHDMIケーブル(1.5m)がセットになったスターターセットです。

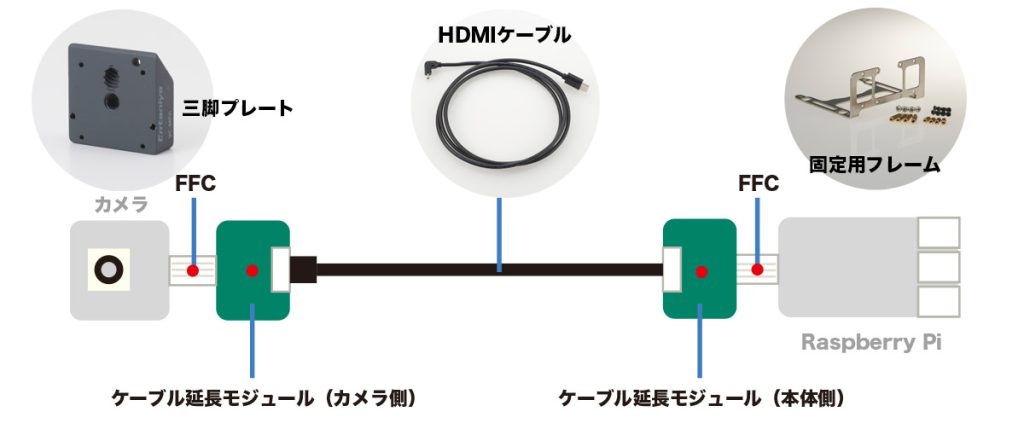

スターターセット B

セットに含まれるもの

・CSIケーブル(Pi 4用と Pi 5用の 2種類)各2本
・変換モジュール 2個(カメラ用 / 本体用)
・固定用ネジ類
・固定用フレーム
・HDMIケーブル 1.5m (micro HDMI / Type-A)
・カメラ用三脚プレート 1個

変換モジュールの基本セットに、固定用フレームと動作確認済みのHDMIケーブル(1.5m)がセットになったスターターセットです。付属のカメラ用三脚プレートを使用することで、三脚などへのカメラ固定にも対応します。

スターターセット C

セットに含まれるもの

・CSIケーブル(Pi 4用と Pi 5用の 2種類)各2本
・変換モジュール 2個(カメラ用 / 本体用)
・固定用ネジ類
・固定用フレーム
・HDMIケーブル 1.5m (micro HDMI / Type-A)
・カメラ用三脚プレート 1個
・マグネットスタンド

マグネットスタンド

マジックアームとマグネット式ベースプレートのセットです。
そのままスタンドとして使用できるほか、自由な角度調整や、冷蔵庫などの金属面への簡単な取り付けが可能な便利アイテムです。

FAQ

Q. どのくらい延長できますか?
A. HDMIケーブルを使用して最大2メートルまで延長が可能です。

Q. 2メートル以上延長することは可能ですか?
A. 条件により可能ですが、動作の安定性やノイズが多くなる場合があります。高品質なHDMIケーブルをご使用ください。推奨は2メートルまでです。

Q. どのHDMIケーブルでも使用できますか?
A. 動作の安定を考えるとハイスペックなHDMIケーブルが推奨となります。
ケーブルセットに含まれるケーブルは動作確認済です。

Q. 構成の相談はできますか?
A. 用途に応じた最適構成をご提案可能です。お気軽にお問合せください。

導入・特注製作のご相談

製品のカスタマイズや特注製作、数量に応じたお見積もりなど、お客様の用途やご要望に合わせて柔軟に対応いたします。

ケースへの穴あけ・追加工、ケーブルの長さやコネクタ仕様の変更、機器の組み込み、設置方法のご提案など、幅広いご相談を承っております。

試作・研究開発から量産・設備導入まで、具体的な仕様が決まっていない段階でもお気軽にお問い合わせください。
