防水アクリルドームカバー

※製品はドームカバーです。プレートおよびカメラは付属しません。

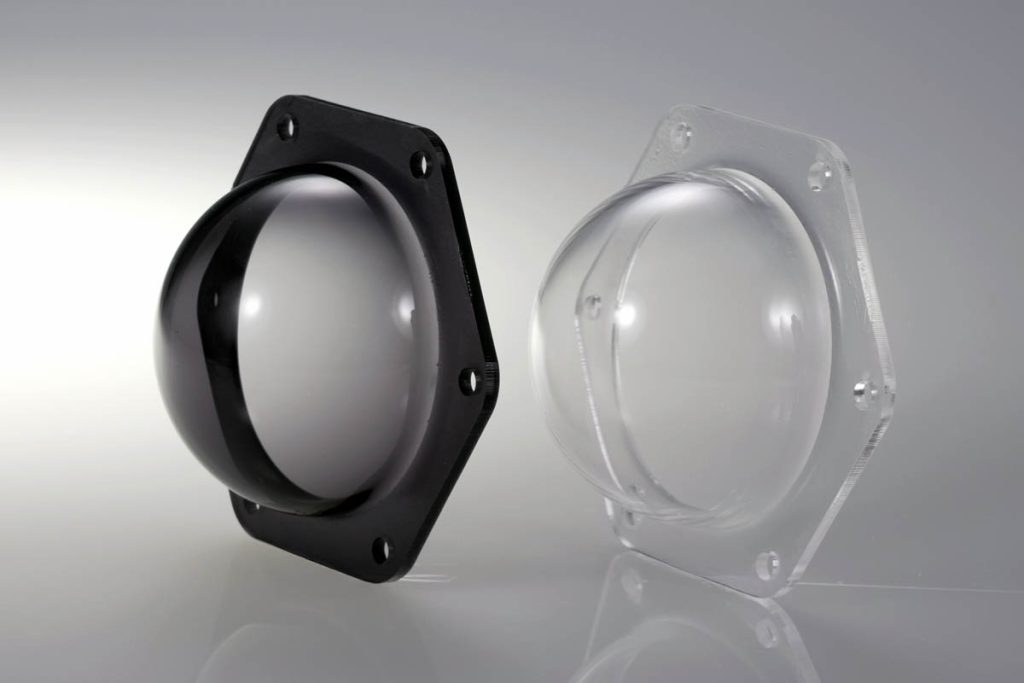

Oリング付き防水アクリルドームカバー

アクリルドームカバーの底部にOリングが備わっています。(特許出願中)

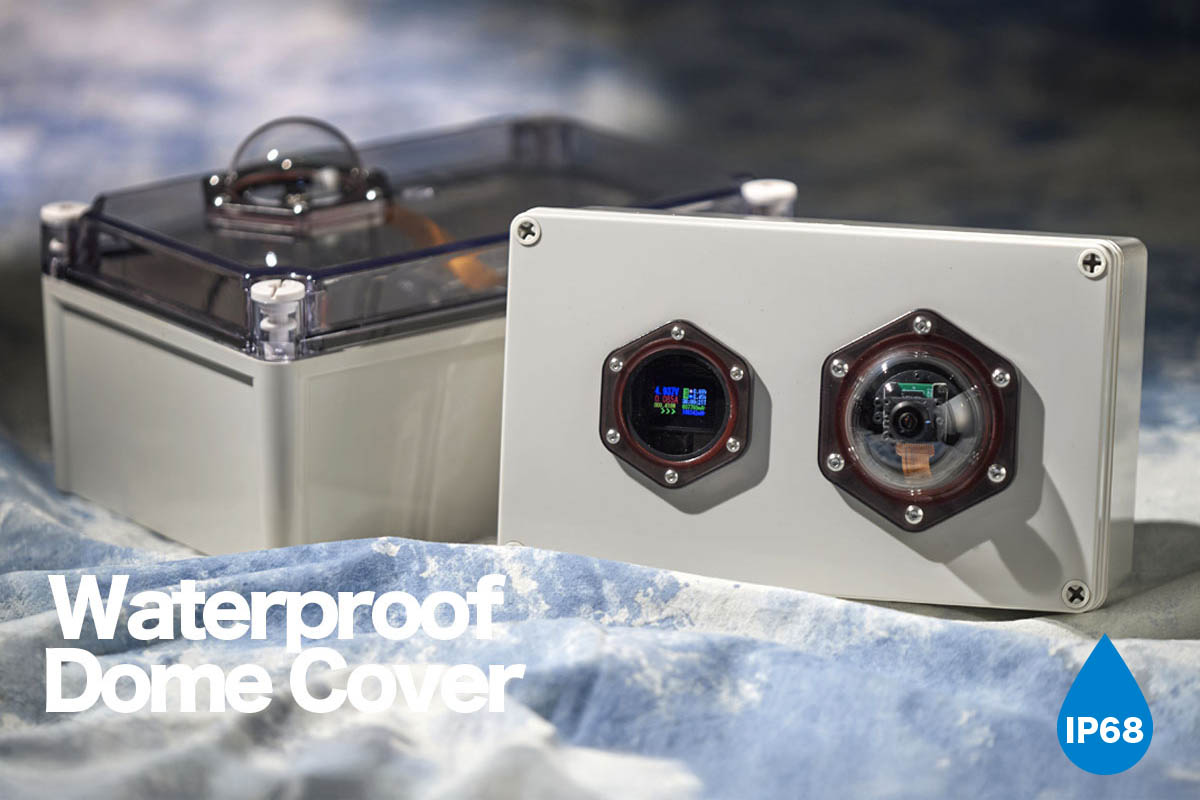

防水ケースに取付け用の穴を開けてアクリルドームカバーを取り付ければ、防水対応のカメラケースや、窓付きの防水ケースにすることができます。

フランジカバーはキャップ式ですので、Oリングやドームカバーなどの上に被せることで、パーツがズレ防止にもなります。また半透明なので、Oリングが正しく装填されているかを目視で確認することができます。
IP68準拠の防水性能

水圧テストの結果、IP68準拠(5気圧で30分)の防水性が確認できました。
Waterproof Test Report >
※本製品は確実に密閉された状態に限り防水性が有効となります。
サイズ : φ60mm

ドーム高さ 52mm

ドーム高さ 35mm

フラット
サイズ : φ45.5mm

ドーム高さ 27mm

フラット
スペック
外径サイズ | Φ60mm | Φ45.5mm |
品番 | ドーム高 約52mm:ODC60-H52 ドーム高 約35mm:ODC60-H35 フラット : ODC60-H0 ドームの高さは製造方法の都合上、±6mm程度の個体差が生じます。 | ドーム高 約27mm:ODC45-H27 フラット : ODC45-H0 ドームの高さは製造方法の都合上、±6mm程度の個体差が生じます。 |
資料 | 図面をダウンロード | 図面をダウンロード |

図⾯は製品と異なる場合があります。
組み立て方

ドームカバー用の穴を開けたケースなどを用意。




















Oリングがズレていないかご確認ください。
Oリングがズレていると防水性能が保たれません。

完全フッ素化グリースをOリングに塗布すると、より高い気密性が得られます。
もっと詳しく >

図⾯は製品と異なる場合があります。図面をクリックすると拡大します。
