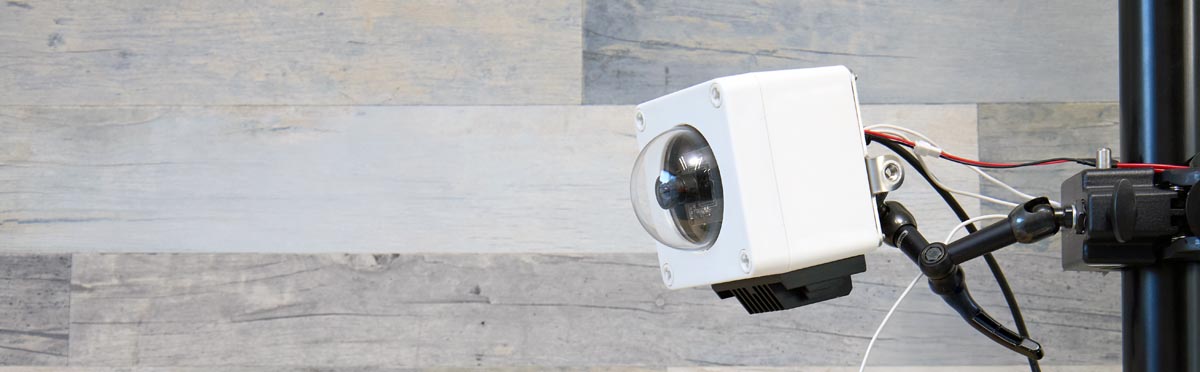

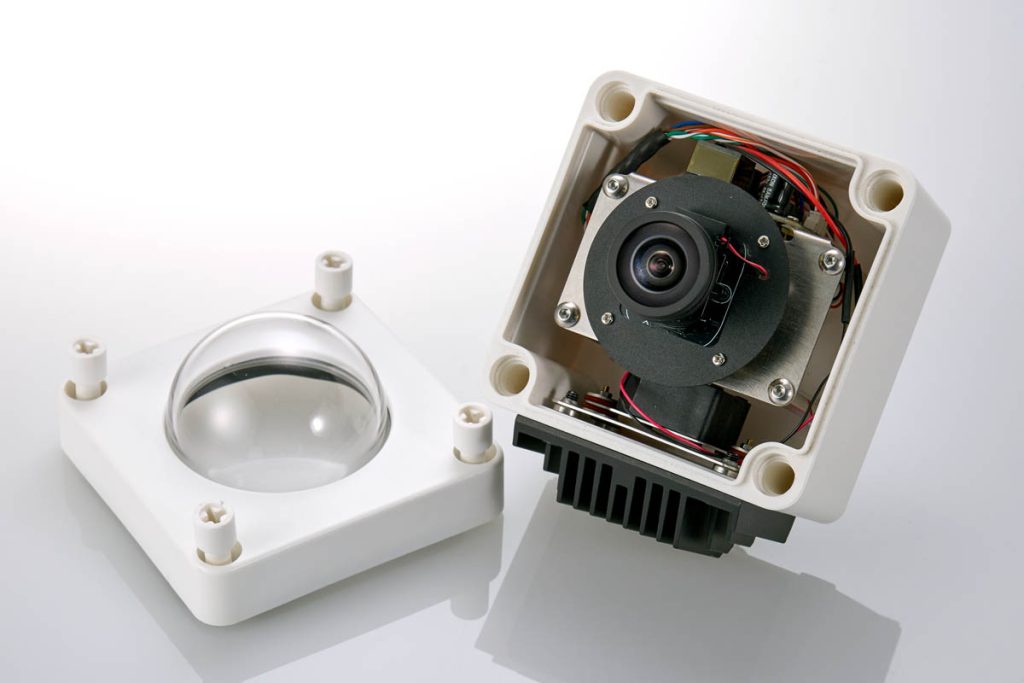

密閉型カメラハウジング温度評価試験

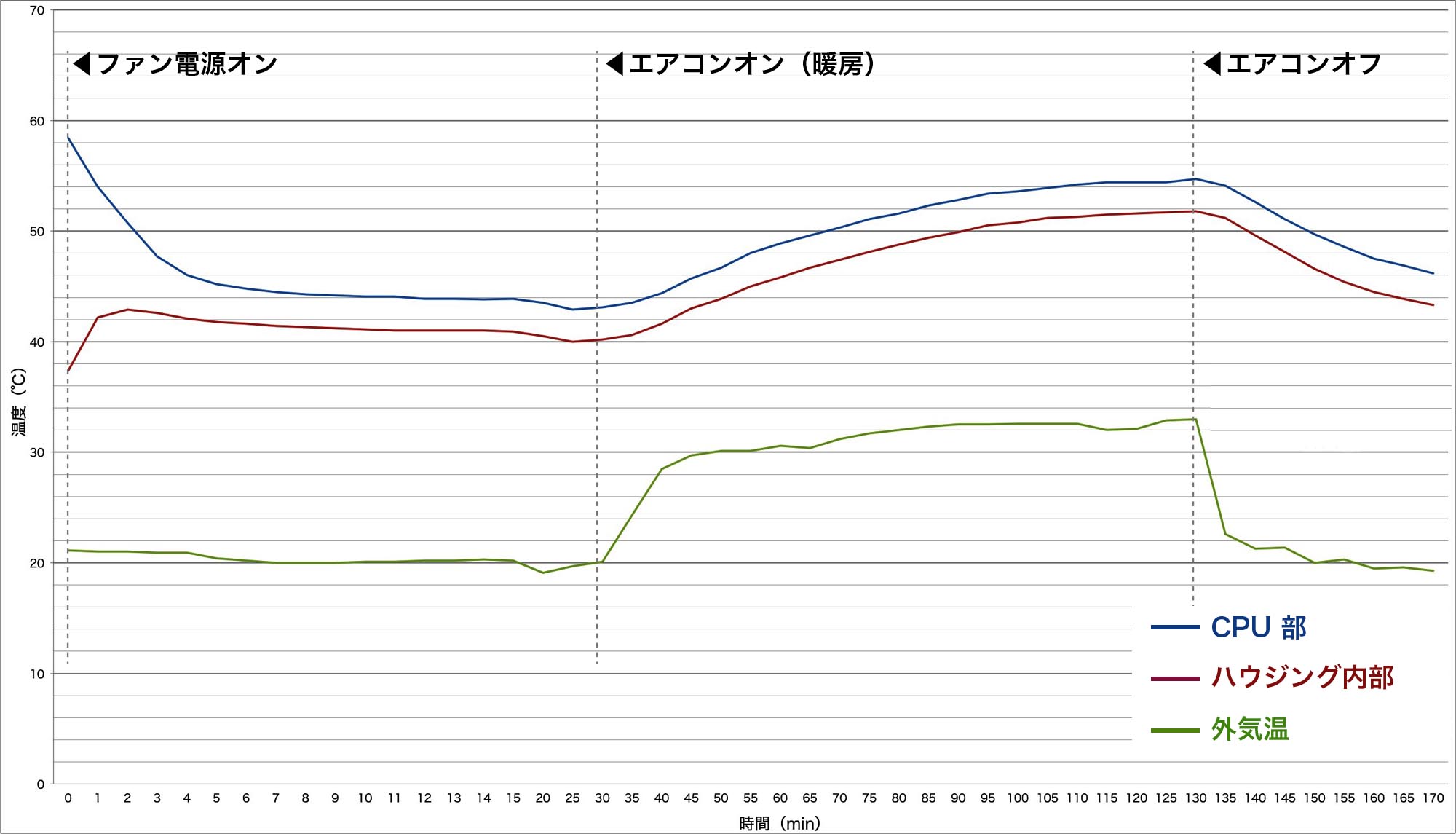

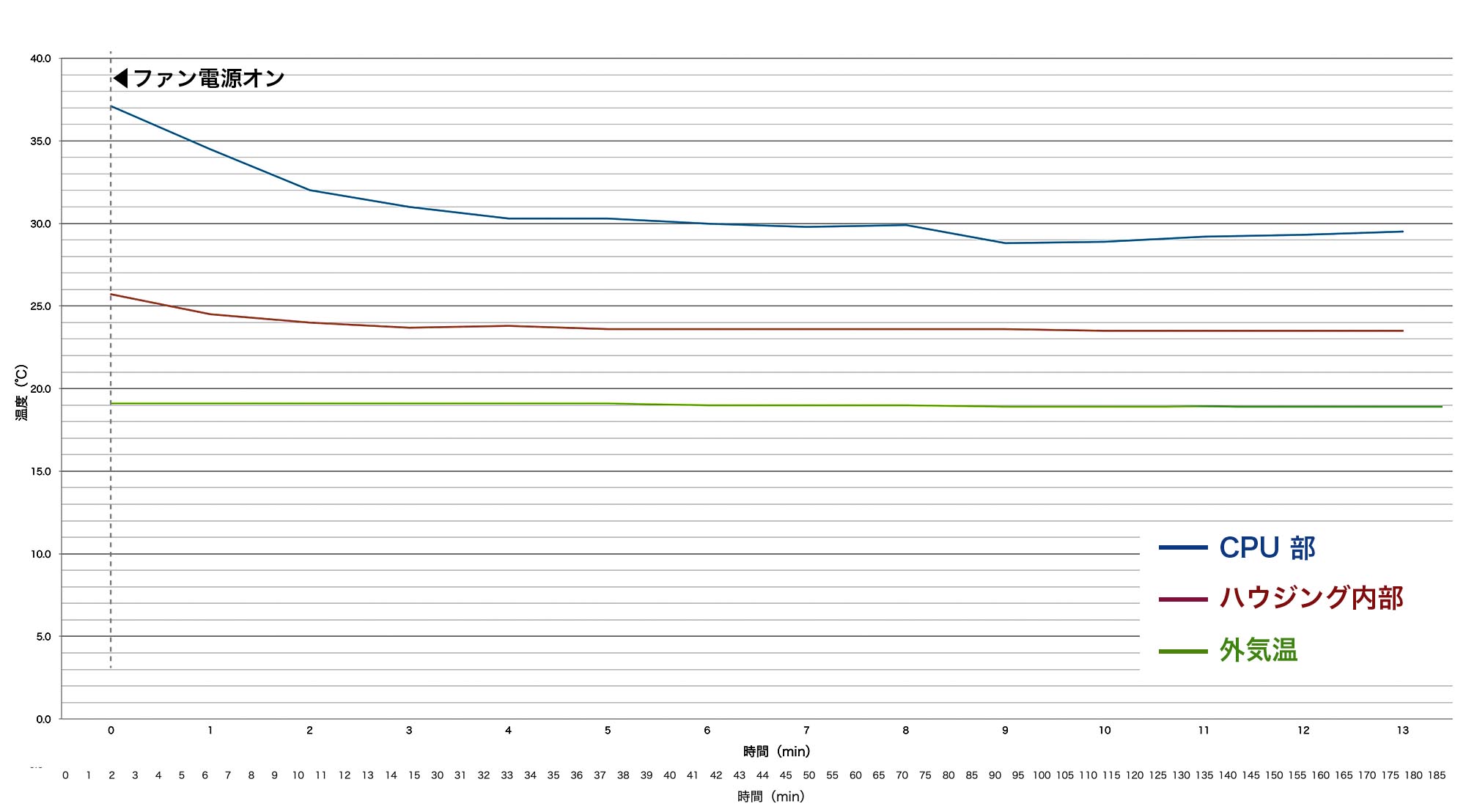

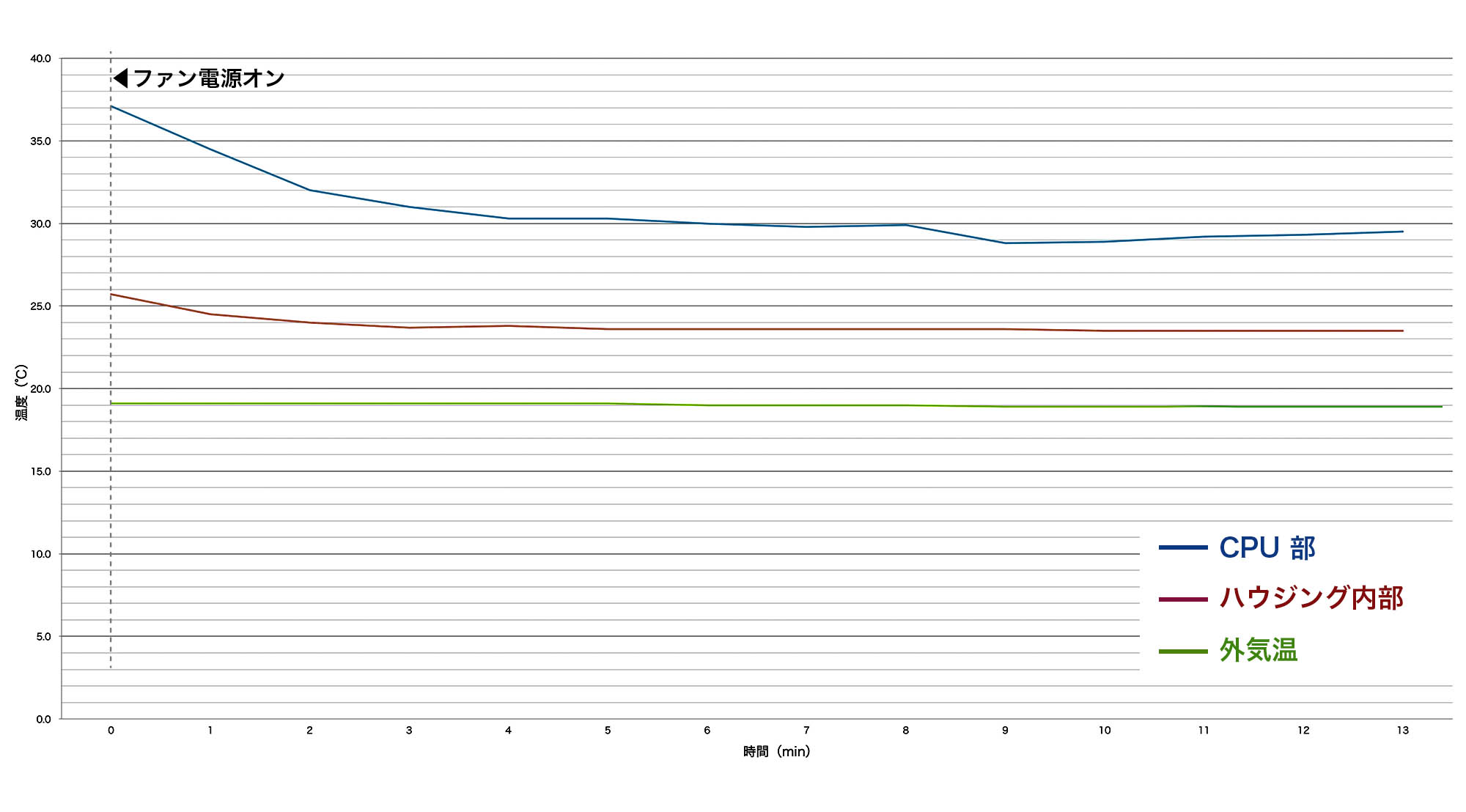

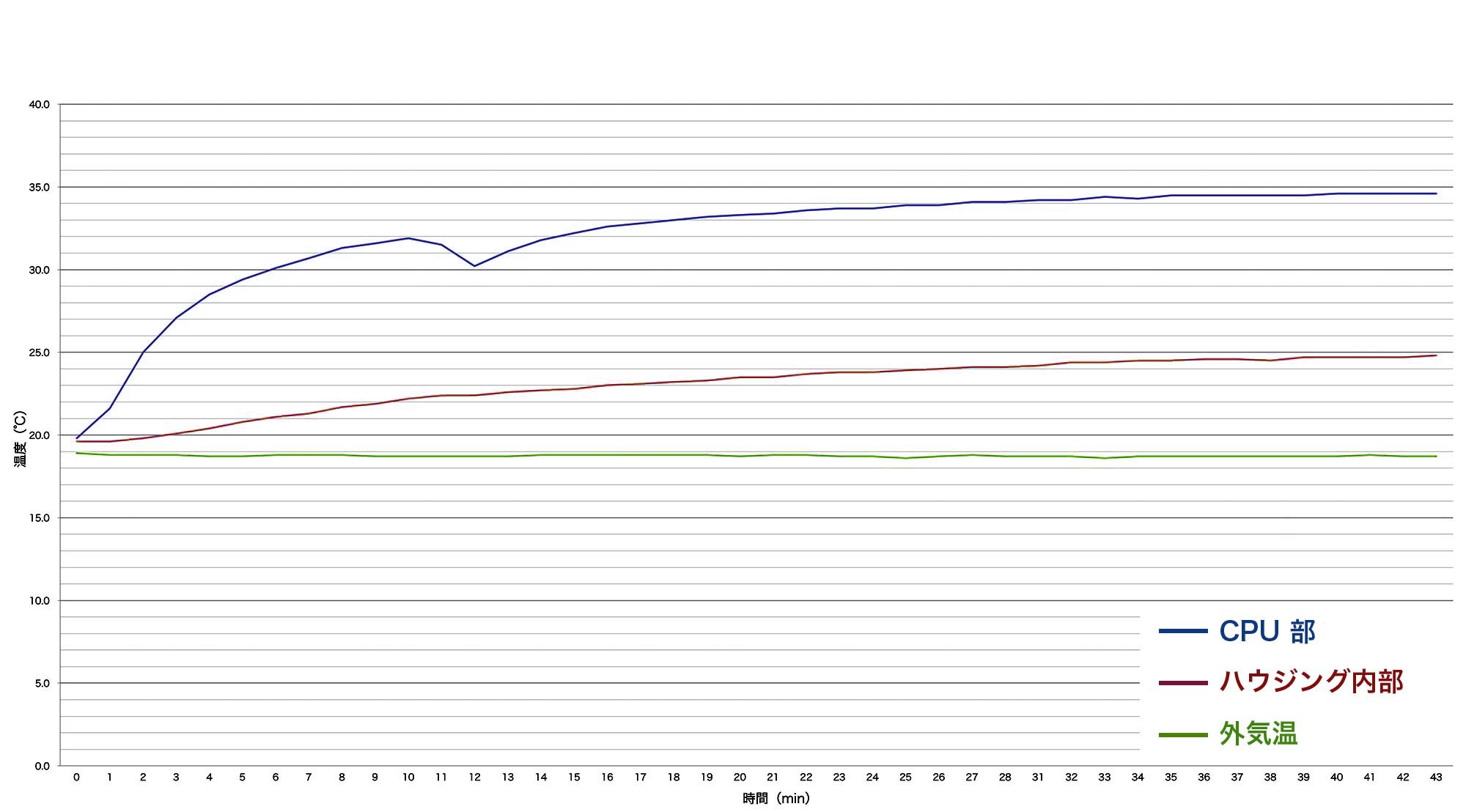

測定結果

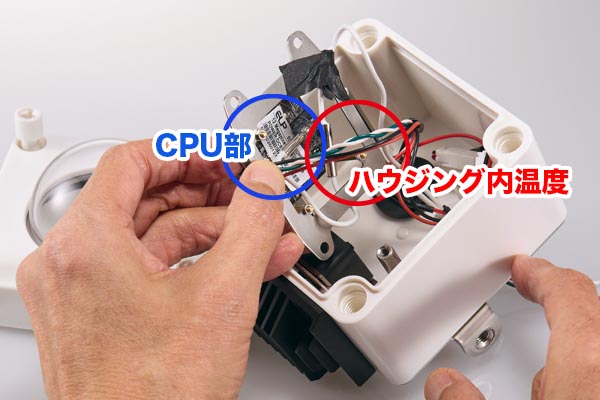

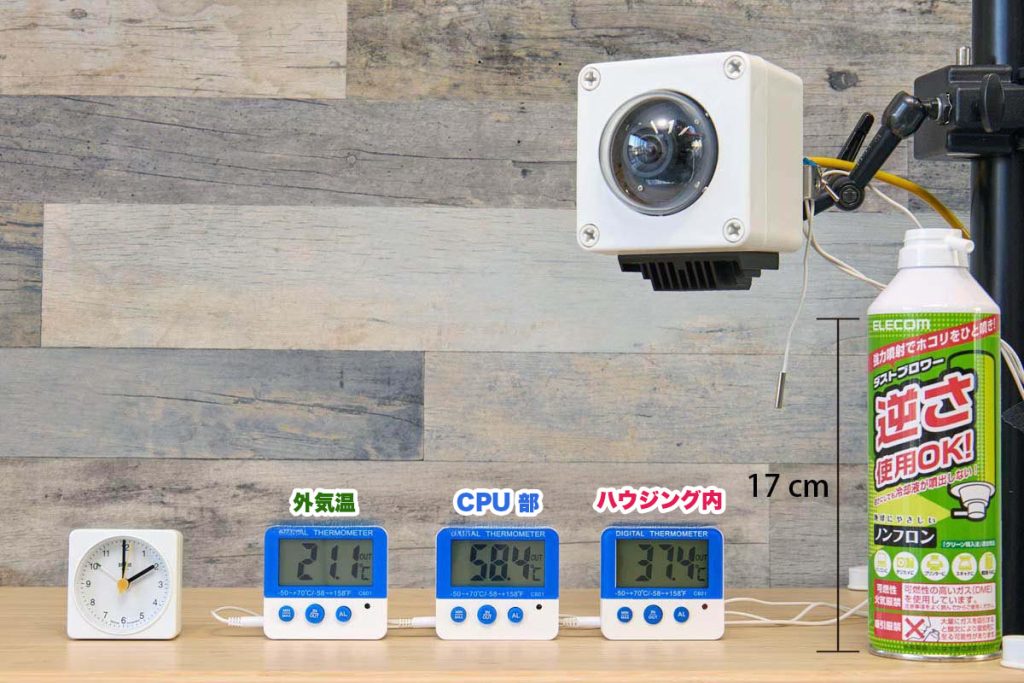

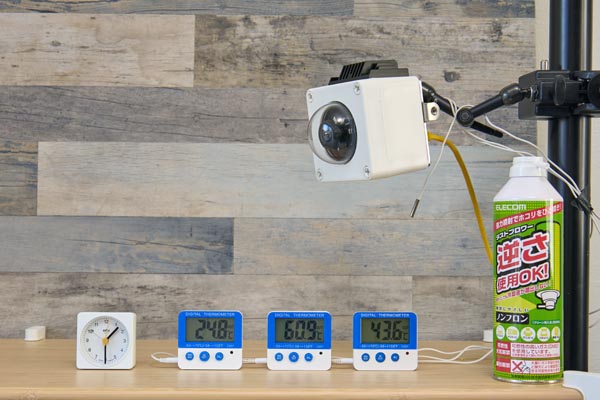

測定項目	温度範囲
外気温	21〜32℃

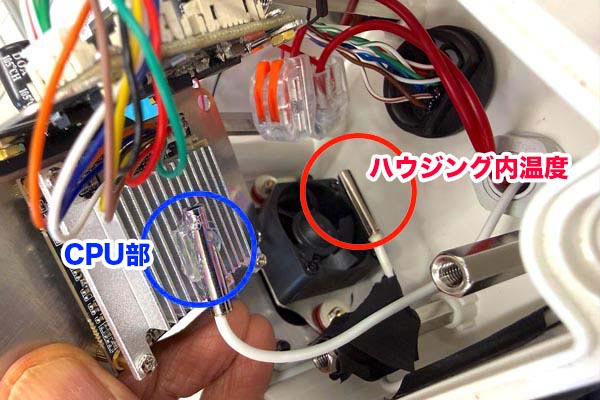

ハウジング内部	41〜52℃
CPU部	45〜55℃

外気温別 予測温度

外気温	ハウジング内部	CPU部
-30℃	-10℃	-5℃
-20℃	0℃	5℃
-10℃	10℃	15℃
0℃	20℃	25℃
10℃	30℃	35℃
20℃	40℃	45℃
30℃	50℃	55℃
40℃	60℃	65℃
50℃	70℃	75℃

測定結果を踏まえて

外気温度より、＋20°で温度が水位するのが解りました。

0.8W USBカメラ時 AI 温度予測

冷却構造別　温度上層予測

冷却構造	ハウジング内温度上昇	CPU部温度上昇	特徴
ファンあり + ヒートシンクあり	約 +5〜6℃	約 +8〜9℃	最も安定した冷却。
ファンなし + ヒートシンクあり	約 +7〜10℃	約 +12〜15℃	静音だが内部の熱対流がやや起きる。
ファンなし + ヒートシンクなし	約 +10〜15℃	約 +15〜23℃	自然対流のみのため、熱がこもりやすい。

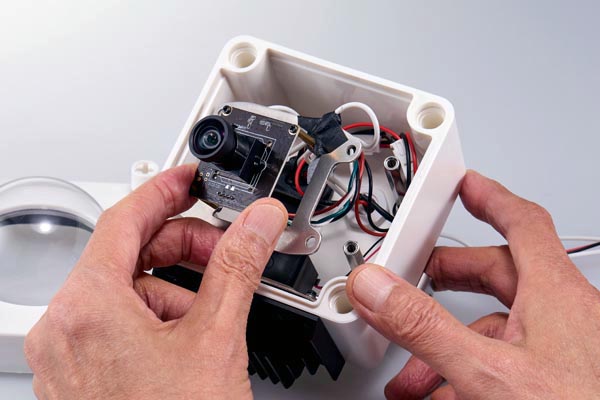

0.8W USB カメラ時

冷却構造別　温度上層予測（50℃まで）

外気温	ファン+ヒートシンク	ヒートシンクのみ	自然対流のみ
0℃	内部 6℃ / CPU 9℃	内部 7〜10℃ / CPU 12〜15℃	内部 10〜15℃ / CPU 15〜23℃
10℃	内部 16℃ / CPU 19℃	内部 17〜20℃ / CPU 22〜25℃	内部 20〜25℃ / CPU 25〜33℃
20℃	内部 26℃ / CPU 29℃	内部 27〜30℃ / CPU 32〜35℃	内部 30〜35℃ / CPU 35〜43℃
30℃	内部 36℃ / CPU 39℃	内部 37〜40℃ / CPU 42〜45℃	内部 40〜45℃ / CPU 45〜53℃
40℃	内部 46℃ / CPU 49℃	内部 47〜50℃ / CPU 52〜55℃	内部 50〜55℃ / CPU 55〜63℃
50℃	内部 56℃ / CPU 59℃	内部 57〜60℃ / CPU 62〜65℃	内部 60〜65℃ / CPU 65〜73℃

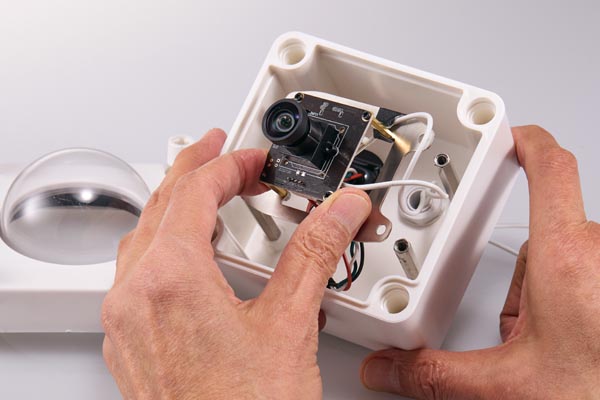

補足

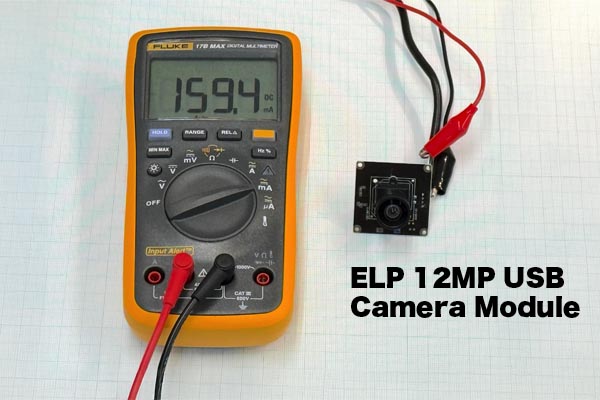

前提：USBカメラ実測 159.4mA、USB 5V換算で約 0.8W。
既存試験では、PoEカメラ + PoE基板の総発熱 約 2.9W で、ハウジング内温度は外気より約 20℃ 高い結果でした。
上記予測は、その実測値を基準に比例換算し、チップ周辺温度はハウジング内温度より上乗せして整理しています。

ファンあり + ヒートシンクあり
50℃外気でも、CPU部は約60℃程度の予測です。
ファンなし + ヒートシンクあり
CPU部は65〜68℃程度まで上がる可能性があります。
自然対流のみ
CPU部は70〜78℃程度が予測され、かなり厳しめです。
