Raspberry Pi 5用 ヒートパイプ

Raspberry Pi5用のヒートパイプです。
毛細管現象を利用した効率的な排熱ができる冷却システムです。

電力不要で無音で動作

ヒートパイプを使用することでRaspberry Pi 5から発生する熱を効率的に放熱し、Raspberry Pi本体を冷却できます。
Raspberry Piのを長時間動作させる場合や、高負荷の作業においても、優れた冷却効果により、動作の安定性が向上が期待できます。
電力不要で無音で動作するので、消費電力を抑えたい、音を出したくない場所での使用に適しています。

冷却効果のグラフ

縦軸：CPUの温度　/　横軸：時間
オレンジ：Raspberry Pi5のみで動作した場合（最高温度 87.3度）
青：冷却ファン：送風を内側にして設置した場合（最高温度 61.5度）
緑：ヒートパイプとアルミパネルを使用した場合（最高温度 60.9度）
紫：ヒートパイプとヒートシンクパネルを使用した場合（最高温度 56度）

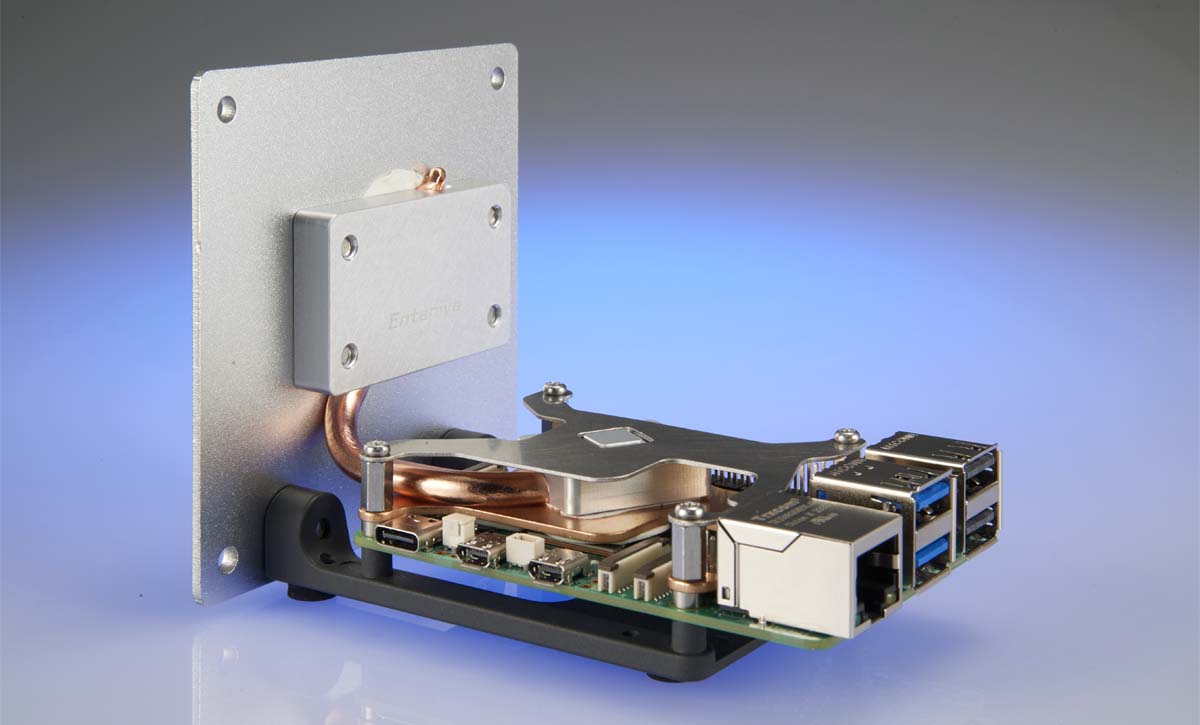

ヒートパイプとRaspberry Pi用の台座（ダイキャスト製）、筐体へ接続板と放熱板を兼ねたヒートパネルのセットです。放熱（熱伝導）シートは、3M™ ハイパーソフト放熱シート 6550Hを同梱しています。

ヒートパイプとヒートパネル （85x85x3mm）をヒートパイプに組み合わせて使用することで、より効率的に熱を放散できます。
パネルに開けられたネジ穴を使用して、組み込み用の筐体へ取り付けることができます。

組み立て方法

写真はヒートパイプ+Finですが、基本的な組立て方法は同じです。

ヒートパイプ組込例

Raspberry Pi 5用のヒートパイプと一緒にCSI-HDMI変換キットを組み込んでいます。
CSI-HDMI変換キットを使用すると、カメラの接続をHDMIケーブルにでき約2メートル程度まで延長が可能で、Raspberry Pi 5 本体から離した場所でカメラを設置できます。
カメラの設置にはマグネットプレートを使用しており、そのままでスタンドとして使用できる他、磁石のつく場所であれば、簡単にカメラを固定できます。

対応カメラ	Raspberry Pi V2 / V3 / HQ / VR220
HDMIケーブル	HDMI Type A-L型 micro ケーブル 1.5m【C027】
CSI-HDMI変換	KSY社製 CSI-HDMI変換基盤
ヒートパイプ	Raspberry Pi 5用
カメラスタンド	マグネットプレート S + マジックアーム【G025】

Raspberry Pi 5用のヒートパイプと一緒にTHine社のケーブル延長キットを組み込んでEthernetケーブルを使用してカメラに接続しています。Ethernetケーブルは最長10メートル程度まで延長できるので、カメラを本体から離した場所で使用できます。
カメラのスタンドにはマグネットプレートを使用しており、そのままでスタンドとして使用できる他、磁石のつく場所であれば、簡単にカメラを固定できます。

対応カメラ	Raspberry Pi V2 / V3 / HQ / VR220
ケーブル	Ethenetケーブル（最長10mまで延長可能）
ケーブル延長キット	THine Camera Cable Extension Ki [THSER102]
ヒートパイプ	Raspberry Pi 5用
カメラスタンド	マグネットプレートS
