コンパクトオーディオソリューション
小型で、ここまで音が違う。
USBオーディオ、MEMSマイク、アンプを一体で構成できる、低ノイズ・高信頼のオーディオモジュールです。
カメラ、監視、産業用途など、安定した音声処理が求められる用途に最適です。

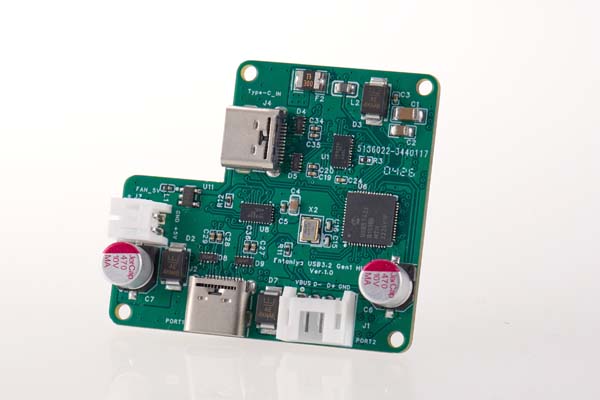

USB＋USB2＋冷却を一体化した高信頼ハブ
バスパワーで動作しながら、USB3・USB2・FAN電源を1枚の基板に統合。
AVB-USB-C-5G-HUB-V1
• USB3 + USB2（JST）対応
• FAN電源搭載
• 高速5Gbps通信
• ノイズ対策済み
• 小型・組込み向け
USB 3.2 Gen1（5Gbps）対応のバスパワーUSBハブ。
カメラや音声機器の安定動作を重視し、電源設計とノイズ対策を強化しています。
さらに、冷却用FAN出力も搭載した実用設計です。
| USB規格 | USB 3.2 Gen1（5Gbps） |
| 入力 | USB Type-C ×1（バスパワー） |
| 出力 | USB Type-C（USB3）×1 USB2.0出力（JSTコネクタ）×1 5V FAN出力（JST 2.0）×1 |
| 電源方式 | バスパワー（外部電源不要） |
| 入力電圧 | DC 5V |
| 電流仕様 | USB出力（全体共有）：約 1.0～1.2A USB2（JST）ポート：約 0.5A以下目安 FAN出力（JST）：100mA以下推奨 ※ホスト側USB供給能力に依存 |
| 電源・ノイズ対策 | • 出力Type-CおよびJST出力側にバルクコンデンサ配置（470µF） • MLCC併用による高周波ノイズ抑制 • 低ESRコンデンサ採用 • 電源ライン安定化設計 • GND・配線最適化バスパワー環境でも安定動作 |
| USB3（Type-C） | • 高速5Gbps通信 • カメラ用途対応 |
| USB2（JST） | • 組込み用途向けUSB2出力 • Audioデバイス・周辺機器接続用 |
| FAN出力（JST 2.0） | • 5V出力 • 小型ファン対応（100mA以下） • 冷却用途 FAN動作時のノイズ影響を低減 |

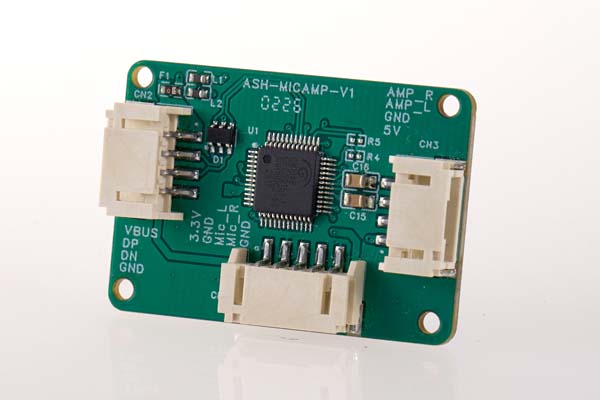

USBオーディオインターフェイス（CM108B）
ASH-MICAMP-V1
CM108Bを採用したUSBオーディオ基板。
PC / Macに接続するだけで使用可能（ドライバ不要）。
低ノイズ設計により、安定した音声入出力を実現。
• USB Audio Class対応
• バスパワー動作
• 小型・組み込み用途向け

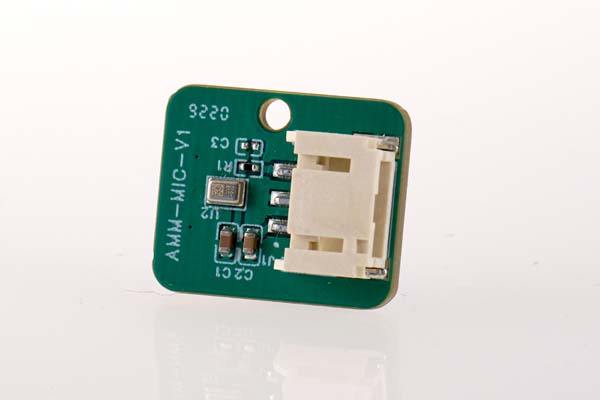

MEMSマイクモジュール（IM73A135）
AMM-MIC-V1
Infineon IM73A135V01（SNR 73dB）採用。
ホワイトノイズを抑え、クリアで自然な音声収録が可能。
• 高SNR・低ノイズ
• 広ダイナミックレンジ（AOP 135dB）
• 屋外・産業用途対応
拡張構成：
• 2マイク構成で感度・収音範囲向上
• 1マイクをL/Rへ分配し、約+3dBのレベル向上
アンプモジュール（PAM8302）
AMM-AMP-V1
高効率Class-Dアンプ（PAM8302）採用。
小型ながら実用十分な出力と低発熱を実現。
出力仕様：
• 最大出力：約 2.5W（4Ω / 5V時）
• 推奨スピーカー：8Ω
• 4Ω使用可能（電流・発熱増加に注意）
構成：
• 1基：モノラル
• 2基：ステレオ対応
特徴：
• BTL出力（SPK-はGND非共通）
• 高効率・低発熱
• シンプル構成で高信頼
システムの特長
• マイク → USB → アンプまで一貫構成
• 低ノイズ録音・高音質再生
• 小型・高信頼設計
• そのまま製品へ組み込み可能
動作環境
本製品は広い温度環境での使用を考慮した設計です。
部品仕様上は、-20℃ ～ +70℃ 程度の動作が想定されますが、実際の動作は以下に依存します：
• 筐体構成
• 放熱条件
• 使用環境
安定動作のため、実機での評価を推奨します。
